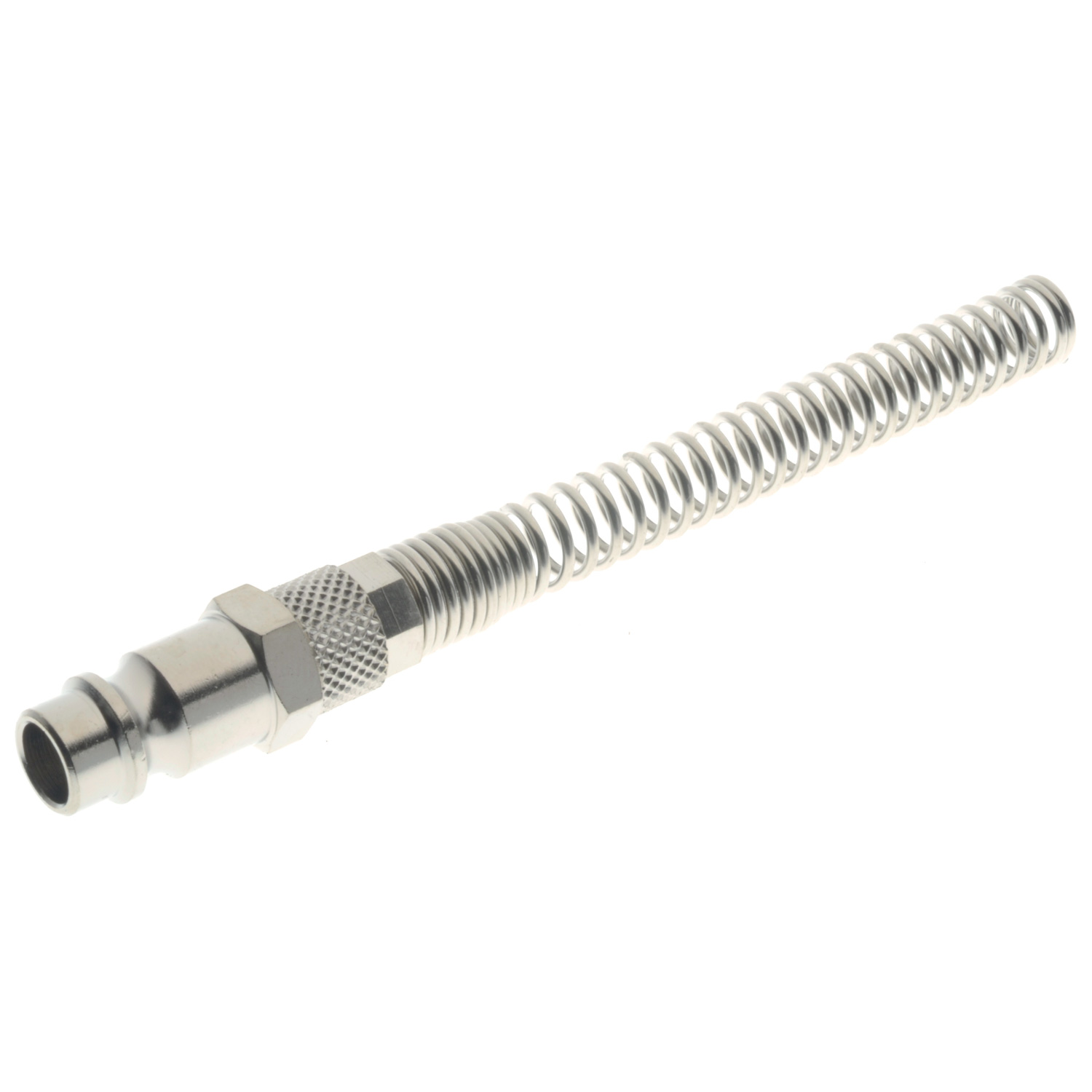

Innesto rapido Aignep 263 con molla attacco 10x8 a calzamento

Innesto rapido Aignep 263 a calzamento completo di molla con attacco 10/8.

E' costituito da corpo, anello guida, attacco terminale e ghiera in ottone nichelato;  sfera in acciaio AISI 420; molla otturatore in acciaio AISI 302 e guarnizioni O-Ring in NBR.

Norma di riferimento:

• 1907/2006
• 2011/65/CE
• PED 2014/68/UE

Dati tecnici:

• pressione d'esercizio: -0,99 - 16 bar
• max pressione statica: 35 bar
• filettatura gas conica conforme: ISO 7.1, BS 21; DIN 2999
• filettatura gas ciindrica conforme: ISO 228 Classe A
• molla in acciaio inox AISI 304 - EN 1.4301
• fluidi compatibili: aria compressa
• temperature: -20 °C - + 80 °C
• profilo innesto: DN 7.5 - 7.8mm (europeo)

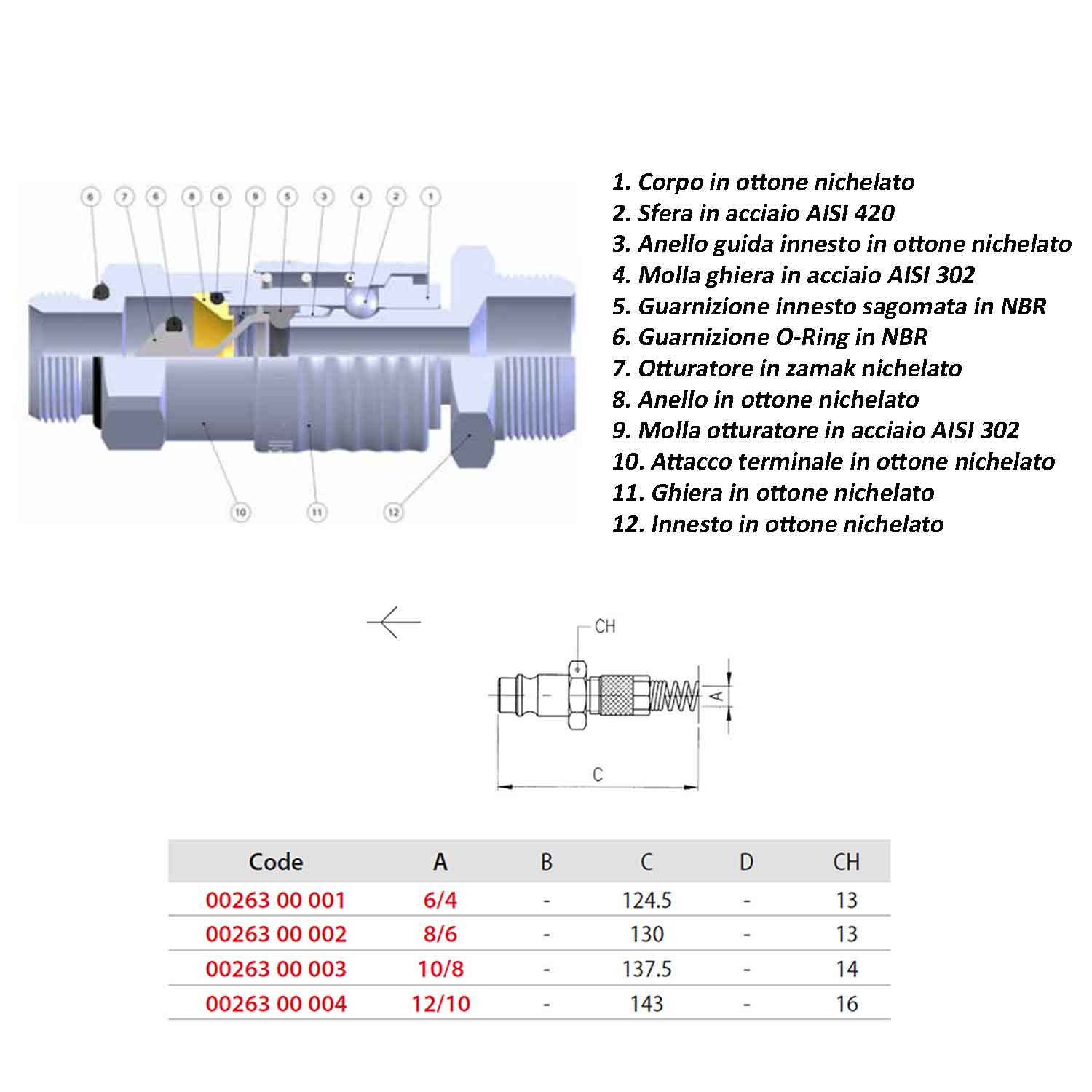

Materiali e componenti:

1. corpo in ottone nichelato
2. sfera in acciaio AISI 420
3. anello guida innesto in ottone nichelato
4. molla ghiera in acciaio AISI 302
5. guarnizione innesto sagomata in NBR
6. guarnizione O-Ring in NBR
7. otturatore in zamak nichelato
8. anello in ottone nichelato
9. molla otturatore in acciaio AISI 302
10. attacco terminale in ottone nichelato
11. ghiera in ottone nichelato
12. innesto in ottone nichelato
