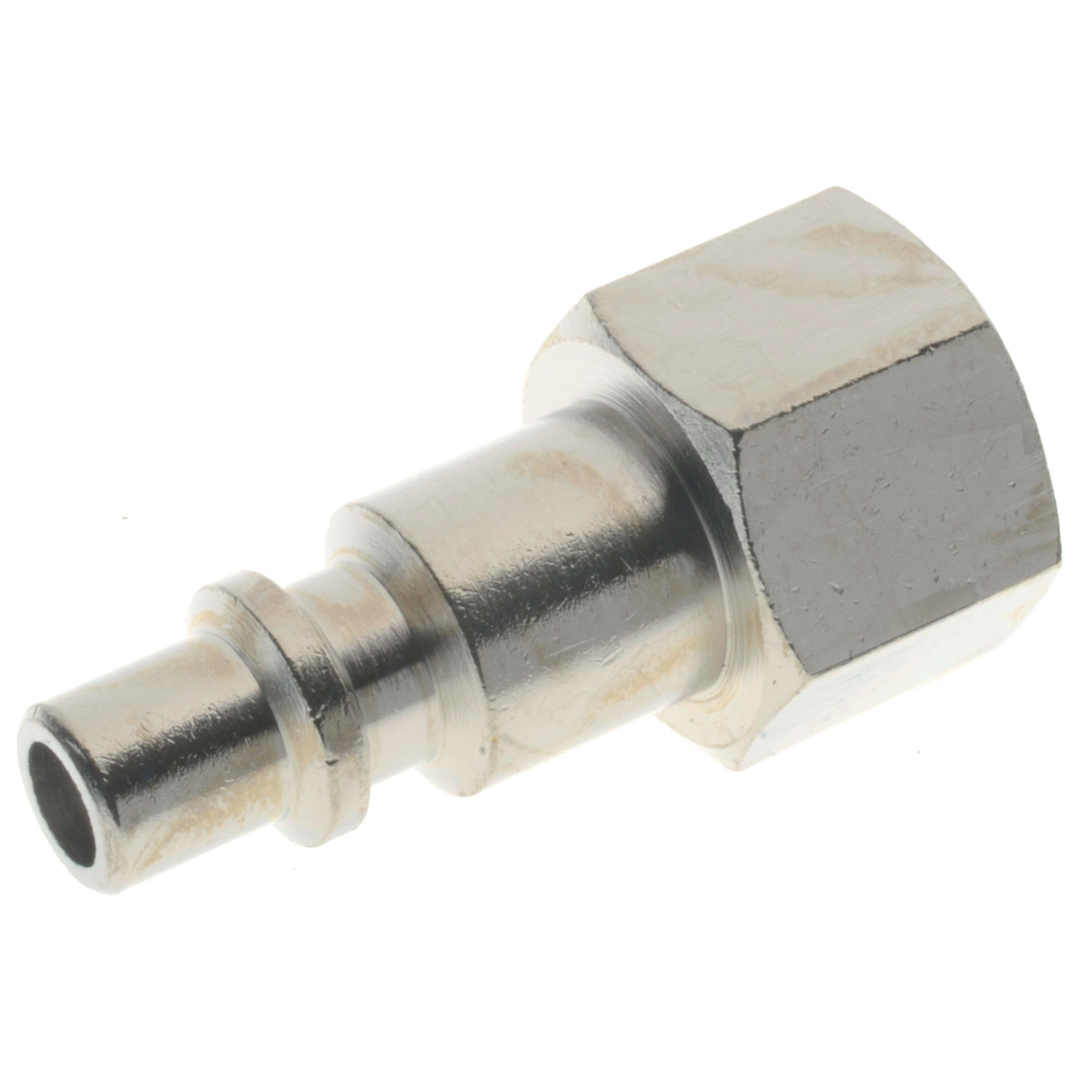

Innesto Aignep 252 aria compressa con attacco femmina 1/4

Innesto rapido Aignep 252 con attacco femmina 1/4.

E' costituito da corpo, anello guida, attacco terminale e ghiera in ottone nichelato;  sfera in acciaio AISI 420; molla otturatore in acciaio AISI 302 e guarnizioni O-Ring in NBR.

Norma di riferimento:

• 1907/2006
• 2011/65/CE
• PED 2014/68/UE

Dati tecnici:

• pressione d'esercizio: 0 - 16 bar
• max pressione statica: 35 bar
• filettatura gas cilindrica conforme: ISO 228 Classe A
• molla in acciaio inox AISI 304 - EN 1.4301
• fluidi compatibili: aria compressa
• temperature: -20 °C - + 80 °C

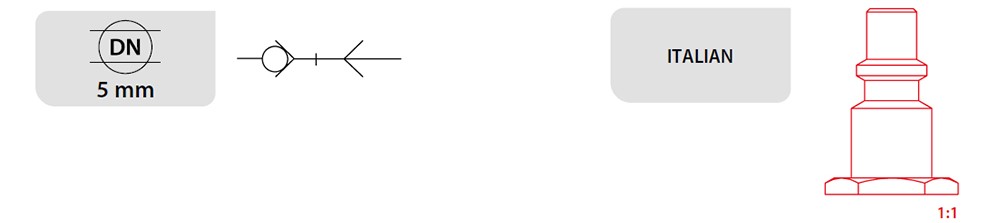

• bocca DN 5mm (italiana)

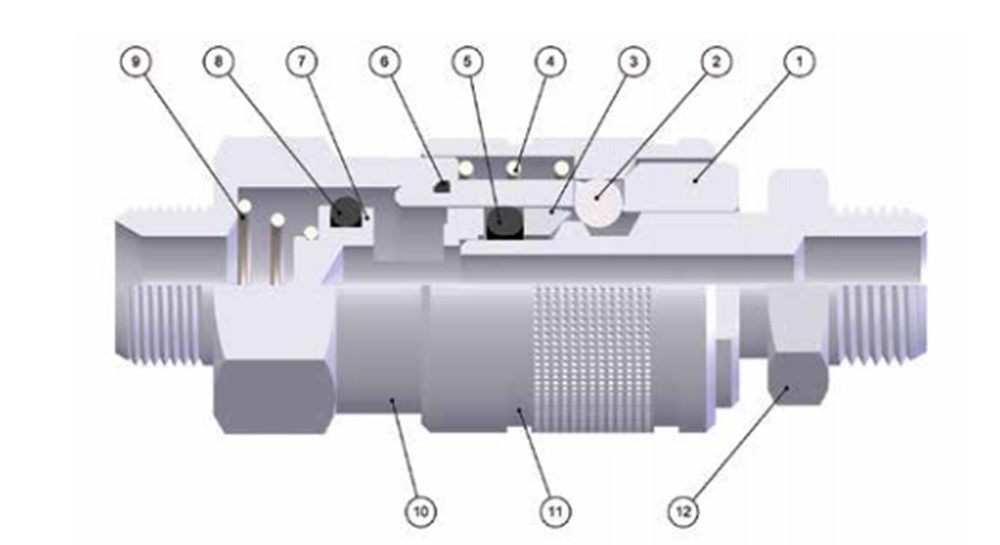

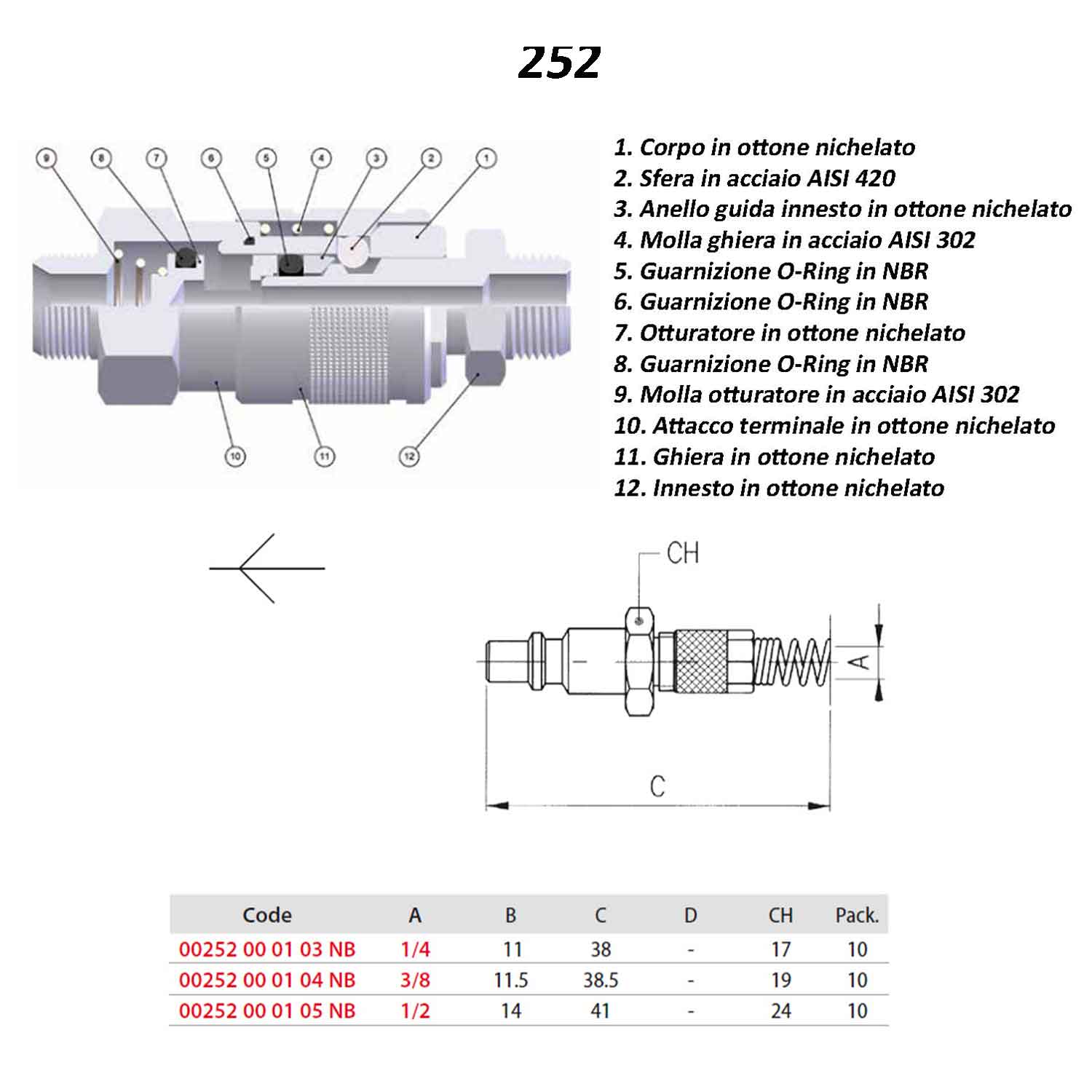

Materiali e componenti:

1. corpo in ottone nichelato
2. sfera in acciaio AISI 420
3. anello guida innesto in ottone nichelato
4. molla ghiera in acciaio AISI 302
5. guarnizione O-Ring in NBR
6. guarnizione O-Ring in NBR
7. otturatore in ottone nichelato
8. guarnizione O-Ring in NBR
9. molla otturatore in acciaio AISI 302
10. attacco terminale in ottone nichelato
11. ghiera in ottone nichelato
12. innesto in ottone nichelato
