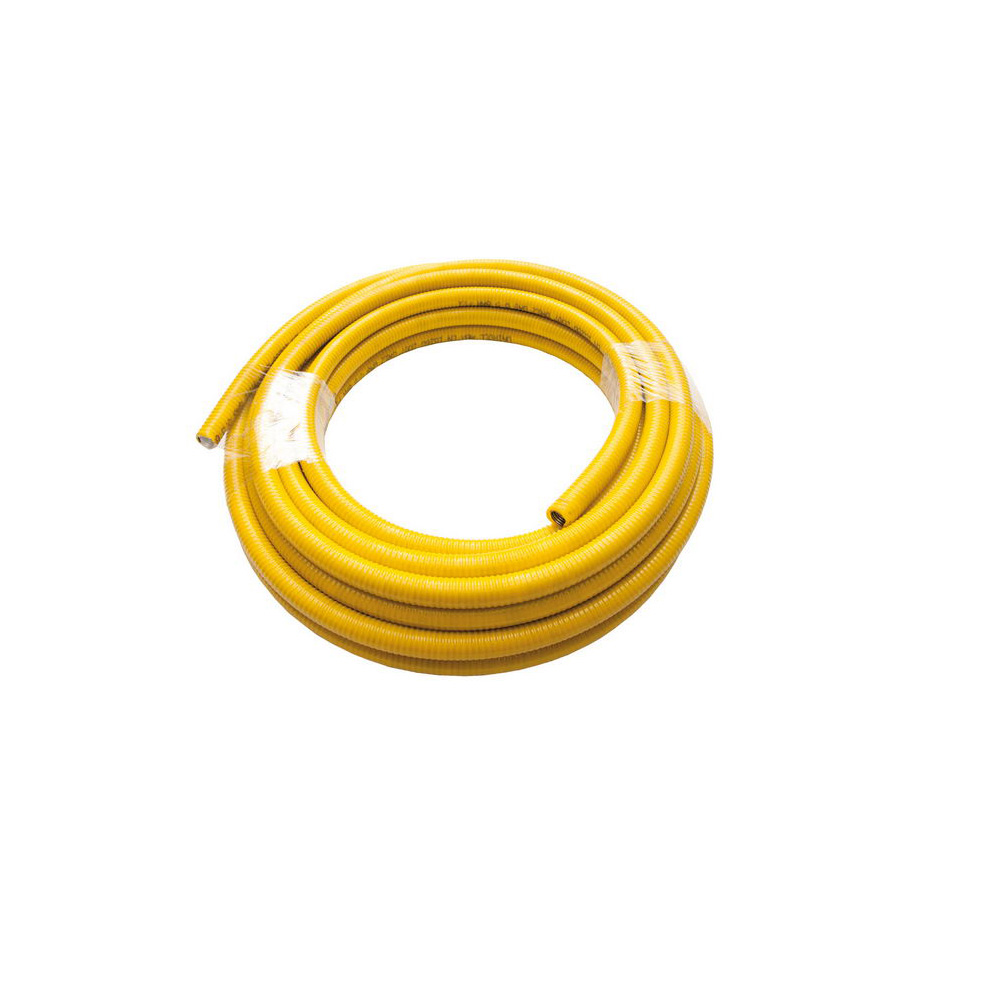

Tubo inox 316 rivestito MBM formabile su misura, prezzo a mt

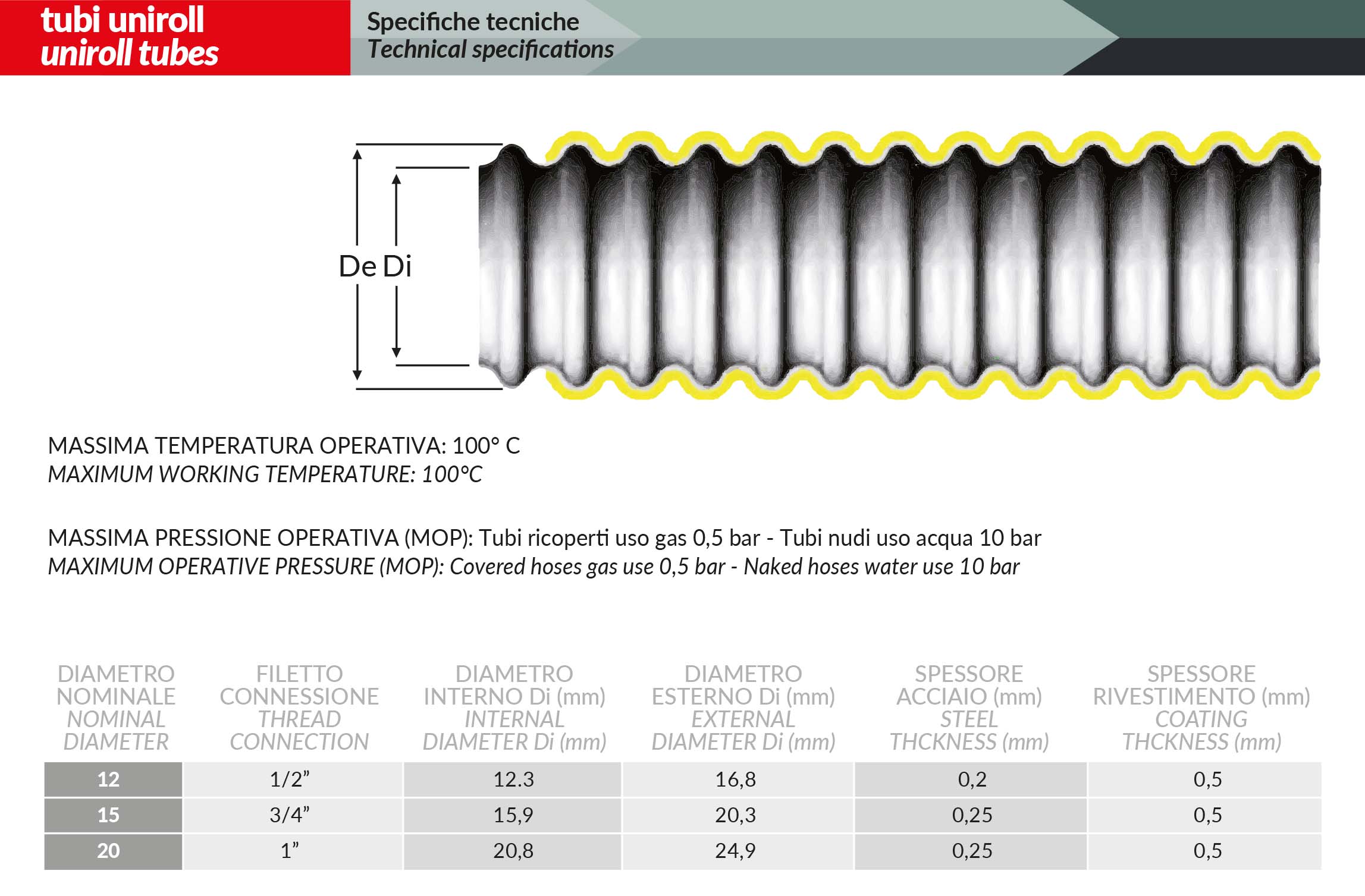

Sistema tubi corrugati formabili PLT-CSST in acciaio inox AISI 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative EN15266:2007-UNI/TS11340.

Non richiede alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento.

E' conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST, dove viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kW che utilizzano gas della I-a famiglia (gas di città), II-a famiglia (gas naturale:metano) e III-a famiglia (GPL).

Normativa e modalita'di installazione

Le principale norme di riferimento per gli impianti realizzati con in sistema di tubi CSST UNIROLL di M.B.M. sono:

• UNI EN 15266:2007 - è la norma di prodotto che stabilisce i parametri per la progettazione, produzione e la certificazione dell'intero sistema di tubi CSST
• UNI/TS 11340.2009 - è la norma di installazione che applicata in accordo alle norme UNI 7129  e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST

I tubi CSST possono avere una lunghezza superiore ai 2mt.

Al termine dei lavori, l'impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al commitente la dichiarazione di conformità degli impianti, citando le 2 normative nominate.

I tubi CSST ricoperti per gas del sitema UNIROLL di M.B.M. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all'interno che all'esterno di edifici uni o pluri familiari, seguendo la normativa UNI7TS 11340, UNI 7129 e UNI 7131 e le eventuali normative locali.

Certificazioni

Il sistema tubi ricoperti CSST UNIROLL di M.B.M.  è conforme ai requisiti della UNI EN 15266:2007  che stabilisce i criteri relativi alla progettazione, alla produzione e all'immissine sul mercato dei kit di tubi corrugati pieghevoli in acciaio inox, destinati al trasporto del gas negli edifici, con una pressione max di esercizio pari a 0.5 bar ed una gamma dimensionale compresa tra 10 e 50 mm. La particolarità del sistema UNIROLL è quella di essere ''autocartellante'', quindi l'installatore non deve intervenire manualmente per la formazione degli organi di tenuta (cartellatura, saldatura ecc.), facendo decadere la conformità alla norma di riferimento.

Inoltre la normativa richiede al fabbricante un controllo continuo sull'intero processo produttivo, atto ad assicurare che i prodotti immessi sul mercato siano conformi alle caratteristiche di prestazione dichiarate, M.B.M. è certificata secondo i requisiti della UNI EN ISO:9001.

SCARICA QUI CERTIFICATO DI COLLAUDO

SCARICO QUI CERTIFICATO SISTEMA GESTIONE QUALITA'

Nella versione ''nudi'', i tubi sono idonei per il trasporto di acqua potabile, in conformità al Decreto n°174 DEL 06/04/2004.

SCARICA QUI RELAZIONE FINALE

Istruzioni di conservazione, manipolazione e montaggio

Tutti i componenti del sistema prima del loro utilizzo, devono essere conservati nel loro imballaggio originale, in luogo asciutto ed al riparo dal contatto con acidi, sali e altre sostanze corrosive che li possono intaccare, in particolare i tubi CSST devono essere protetti dall'esposizione alla luce solare diretta e prolungata.

Per impedire l'intrusione all'interno dei tubi di corpi estranei, bisogna sigillare temporaneamente le parti terminali con nastro adesivi o altro metodo equivalente..

Occorre prestare molta attenzione durante lo srotolamento della bobina, non deve essere applicata sul tubo una forza eccessiva, che potrebbe deformarlo, non deve essere tirato o sottoposto a torsione.

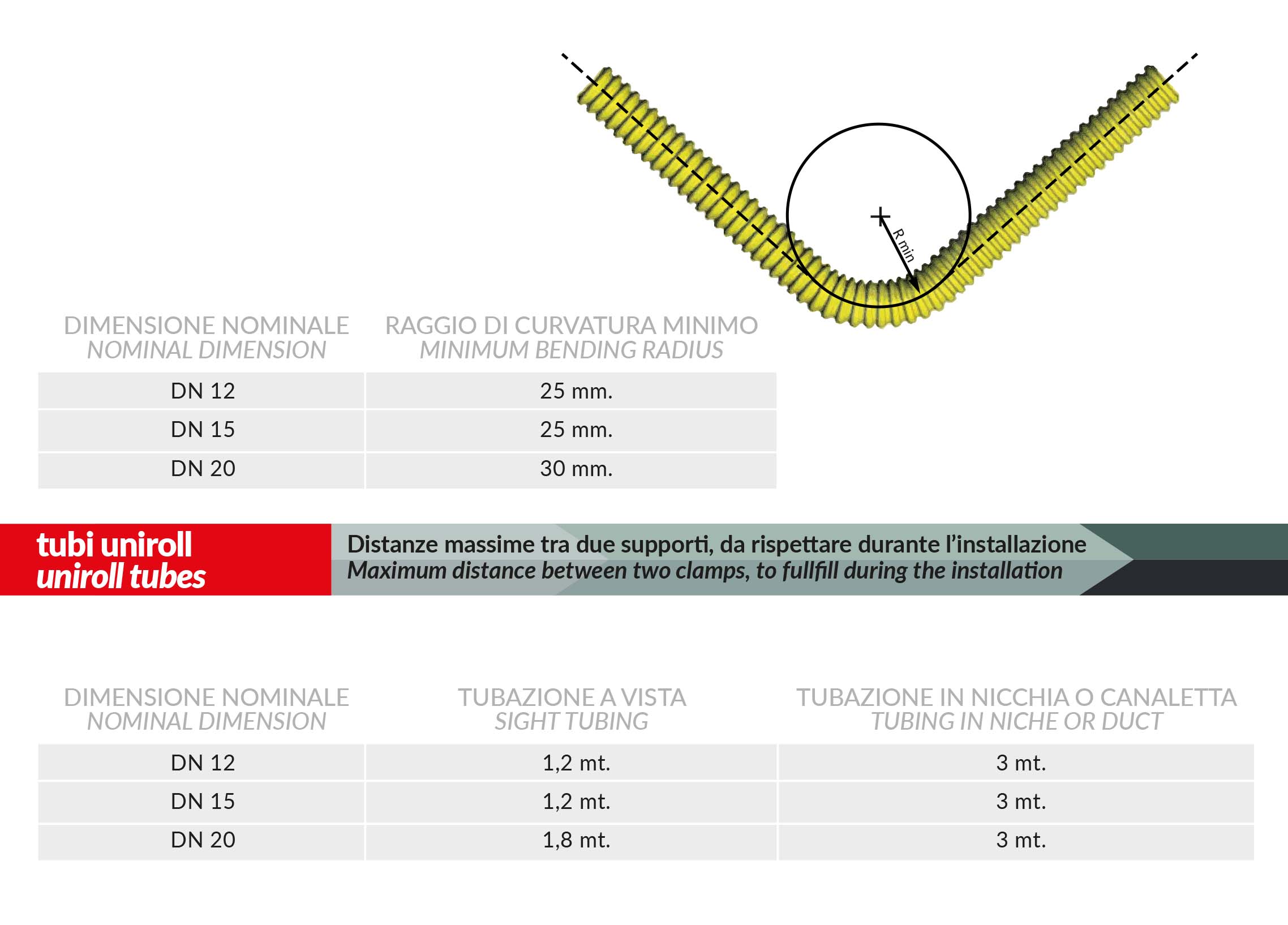

Con i tubi CSST si possono realizzare cambiamenti di direzione senza l'utilizzo di raccordi, purchè il raggio di curvatura misurato sull'asse centrale del tubo non sia minore di quanto indicato nella seguente tabella.

Il tubo CSST non deve essere sottoposto a ripetuti piegamenti, sia durante che dopo la posa in opera.

SCARICA LE ISTRUZIONI DI MONTAGGIO

 Per l'utilizzo del tubo sono indispensabili i seguenti articoli: guancetta in ottone, dado in inox e la guarnizione di tenuta.

 Tagliamo su misura il tuo tubo gas a normativa.
