Kit 86000081kit con tubo spiralato Medifly Ø 8x10mm + innesto rapido Aignep 263 attacco maschio 10/8 e multipresa Aignep 193 attacco 10/8 da montare

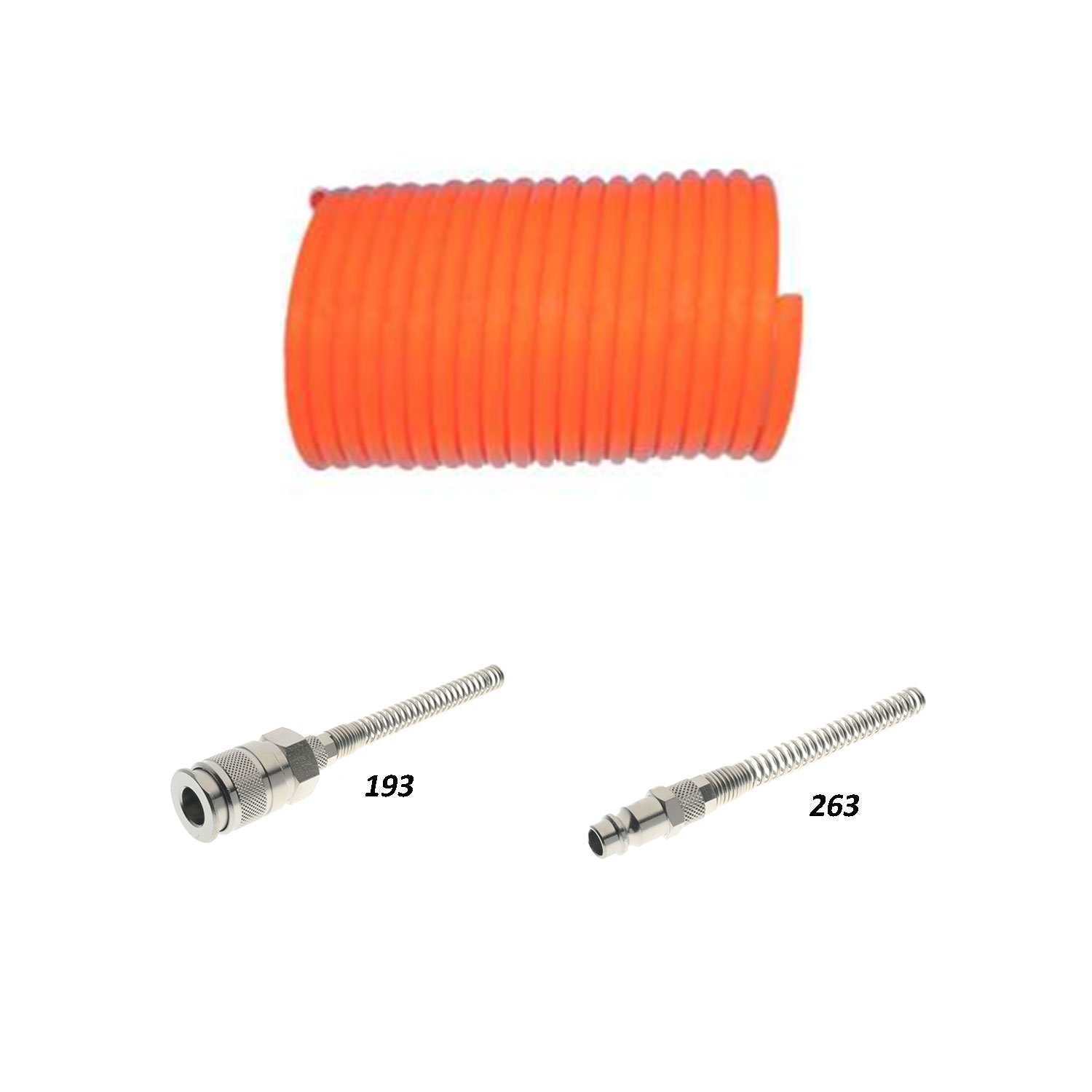

Il kit 86000081KIT è composto da: un tubo spiralato Medifly SP6810O300 da 30 mt Ø 8x10mm, un innesto con attacco 10/8 a calzamento con molla Aignep 263 e una multipresa con attacco 10/8 a calzamento con molla Aignep 193.

I prodotti vengono forniti smontati.

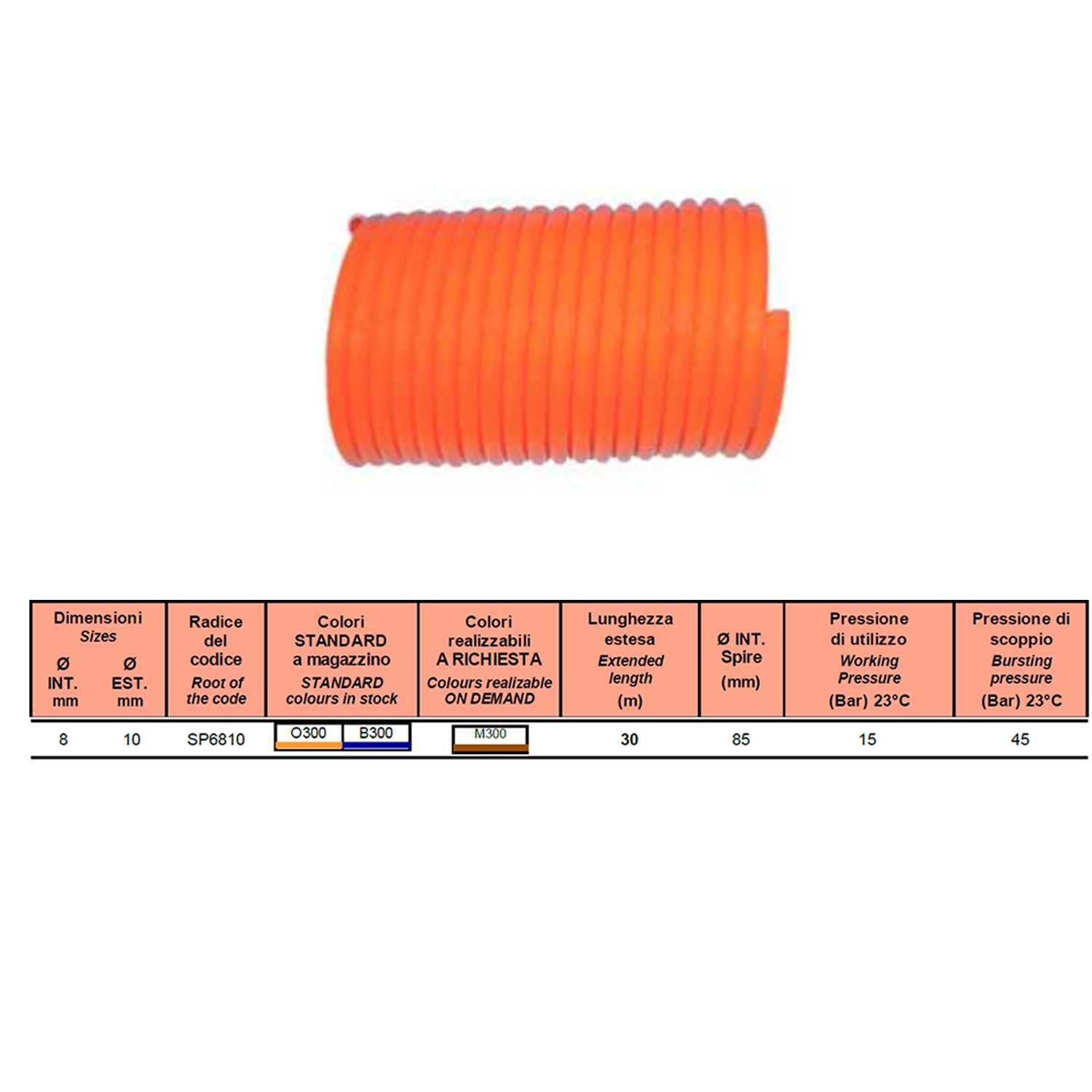

Il tubo Medifly SP6810O300 è un tubo spiralato di 30 mt con diametro 6x8mm in poliamide ideale per l'hobbistica e la manutenzione.

Il materiale con cui è stato prodotto è conforme alla normativa ISO 184, DIN 73378.

Caratteristiche:

• colore: arancione
• elevate proprietà meccaniche alle trazioni continue ed alternate
• grande resistenza agli idrocarburi e agli oli
• buona inerzia agli agenti chimici
• limitata stabilità al calore e flessibilità
• basso asorbimento dell'acqua

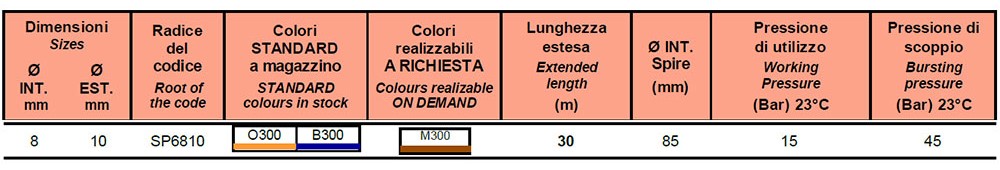

Dati tecnici:

• diametro interno 8 mm
• diametro esterno 10 mm
• lunghezza estesa 30 mt
• diametro interno spirale 85 mm
• pressione di utilizzo a 23°C: 15 bar
• pressione di scoppio a 23 °C: 45 bar

Innesto rapido Aignep 263 a calzamento completo di molla con attacco 10/8.

E' costituito da corpo, anello guida, attacco terminale e ghiera in ottone nichelato;  sfera in acciaio AISI 420; molla otturatore in acciaio AISI 302 e guarnizioni O-Ring in NBR.

Norma di riferimento:

• 1907/2006
• 2011/65/CE
• PED 2014/68/UE

Dati tecnici:

• pressione d'esercizio: -0,99 - 16 bar
• max pressione statica: 35 bar
• filettatura gas conica conforme: ISO 7.1, BS 21; DIN 2999
• filettatura gas ciindrica conforme: ISO 228 Classe A
• molla in acciaio inox AISI 304 - EN 1.4301
• fluidi compatibili: aria compressa
• temperature: -20 °C - + 80 °C
• profilo innesto: DN 7.5 - 7.8mm (europeo)

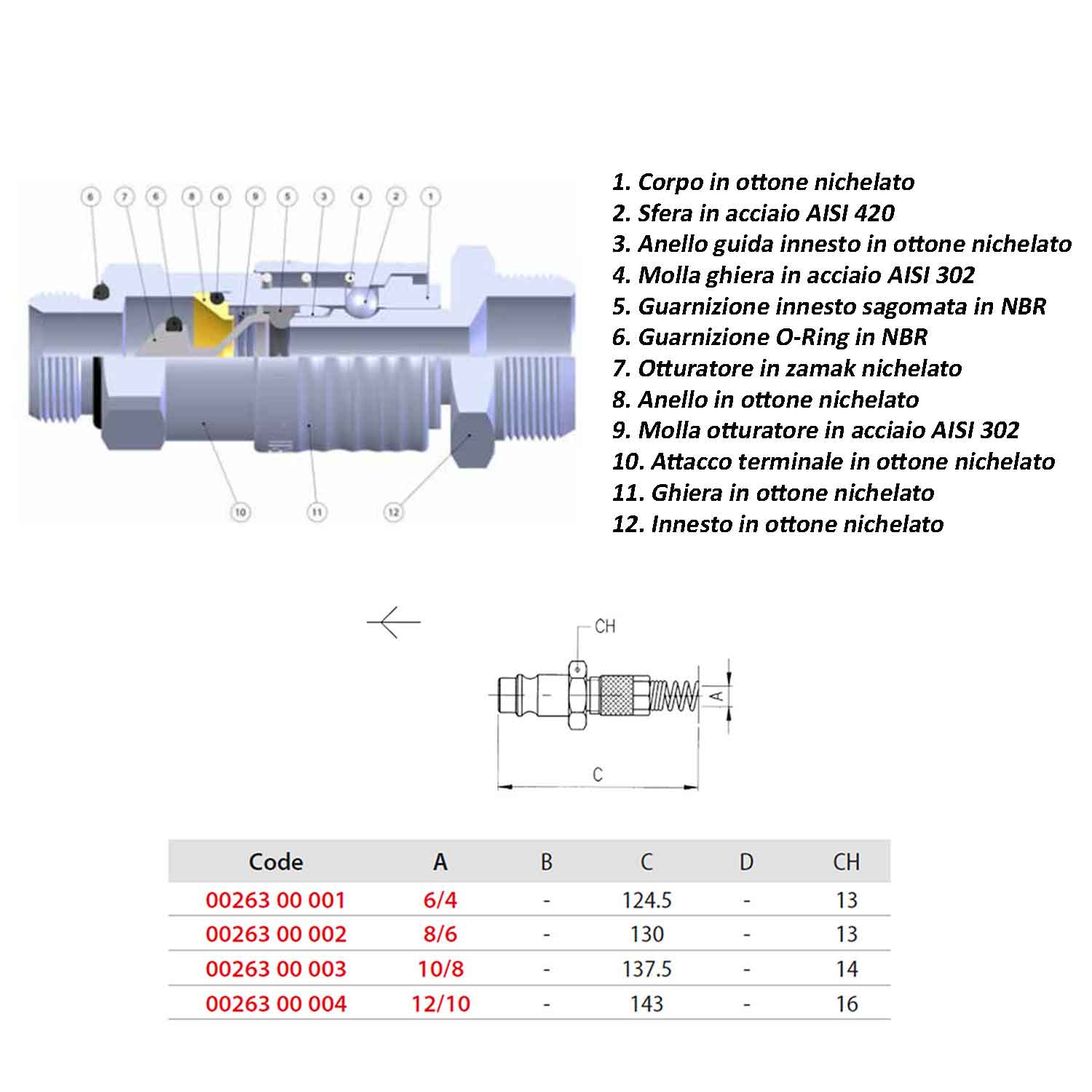

Materiali e componenti:

1. corpo in ottone nichelato
2. sfera in acciaio AISI 420
3. anello guida innesto in ottone nichelato
4. molla ghiera in acciaio AISI 302
5. guarnizione innesto sagomata in NBR
6. guarnizione O-Ring in NBR
7. otturatore in zamak nichelato
8. anello in ottone nichelato
9. molla otturatore in acciaio AISI 302
10. attacco terminale in ottone nichelato
11. ghiera in ottone nichelato
12. innesto in ottone nichelato

Multipresa innesto rapido Aignep 193 con sfera in acciaio, guarnizione in NBR, attacco in ottone, molla in acciaio.

Con molla e attacco femmina a calzamento 8/6.

Senza siliconi.

Norma di riferimento:

• 1907/2006
• 2011/65/CE
• PED 2014/68/UE

Dati tecnici:

• pressione d'esercizio: 0 - 16 bar
• max pressione statica: 35 bar
• filettatura gas cilindrica conforme: ISO 228 Classe A
• molla in acciaio inox AISI 304 - EN 1.4301
• fluidi compatibili: aria compressa
• temperature: -20 °C - + 80 °C

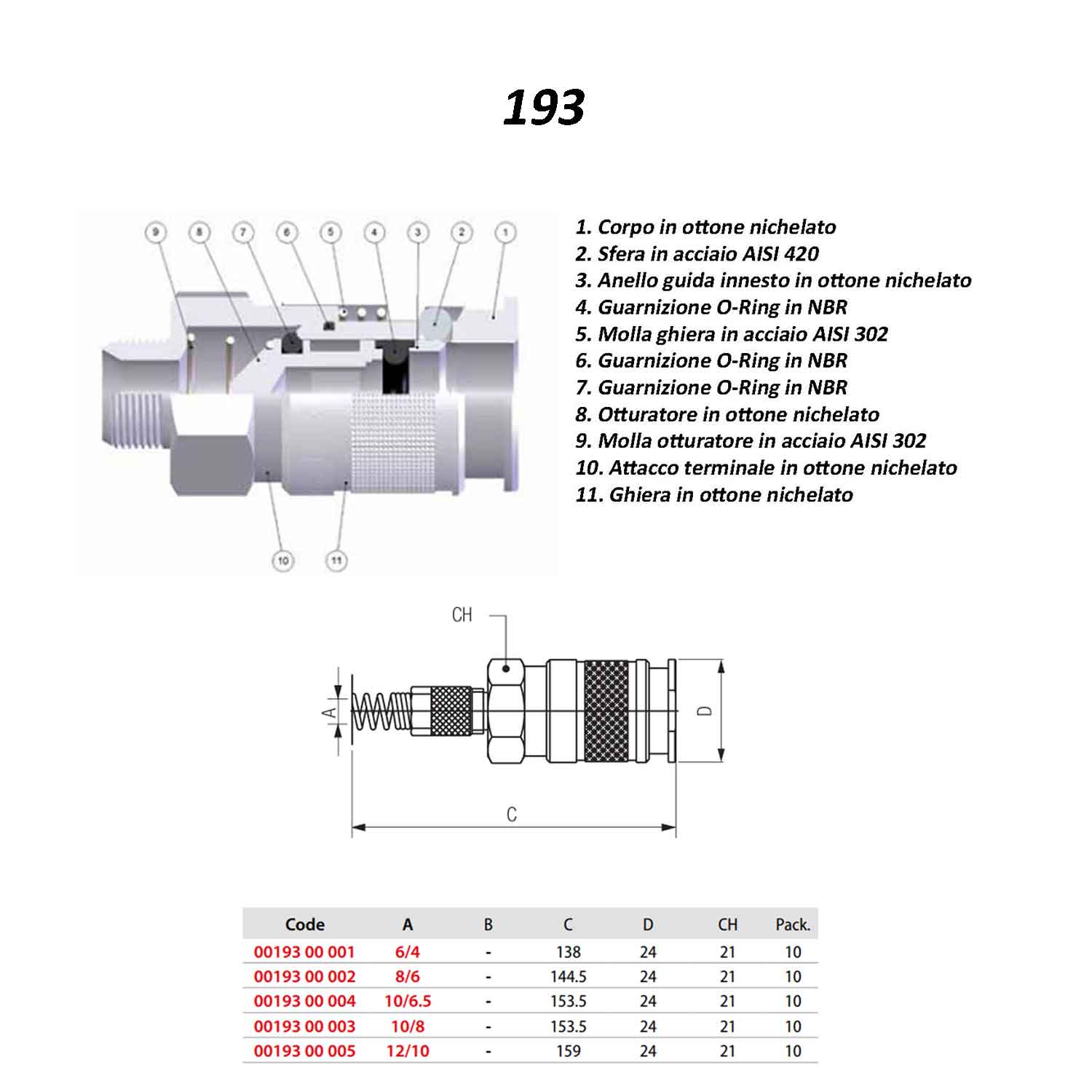

Materiali e componenti:

1. corpo in ottone nichelato
2. sfera in acciaio AISI 420
3. anello guida innesto in ottone nichelato
4. guarnizione O-Ring in NBR
5. molla ghiera in acciaio AISI 302
6. guarnizione O-Ring in NBR
7. guarnizione O-Ring in NBR
8. otturatore in ottone nichelato
9. molla otturatore in acciaio AISI 302
10. attacco terminale in ottone nichelato
11. ghiera in ottone nichelato
