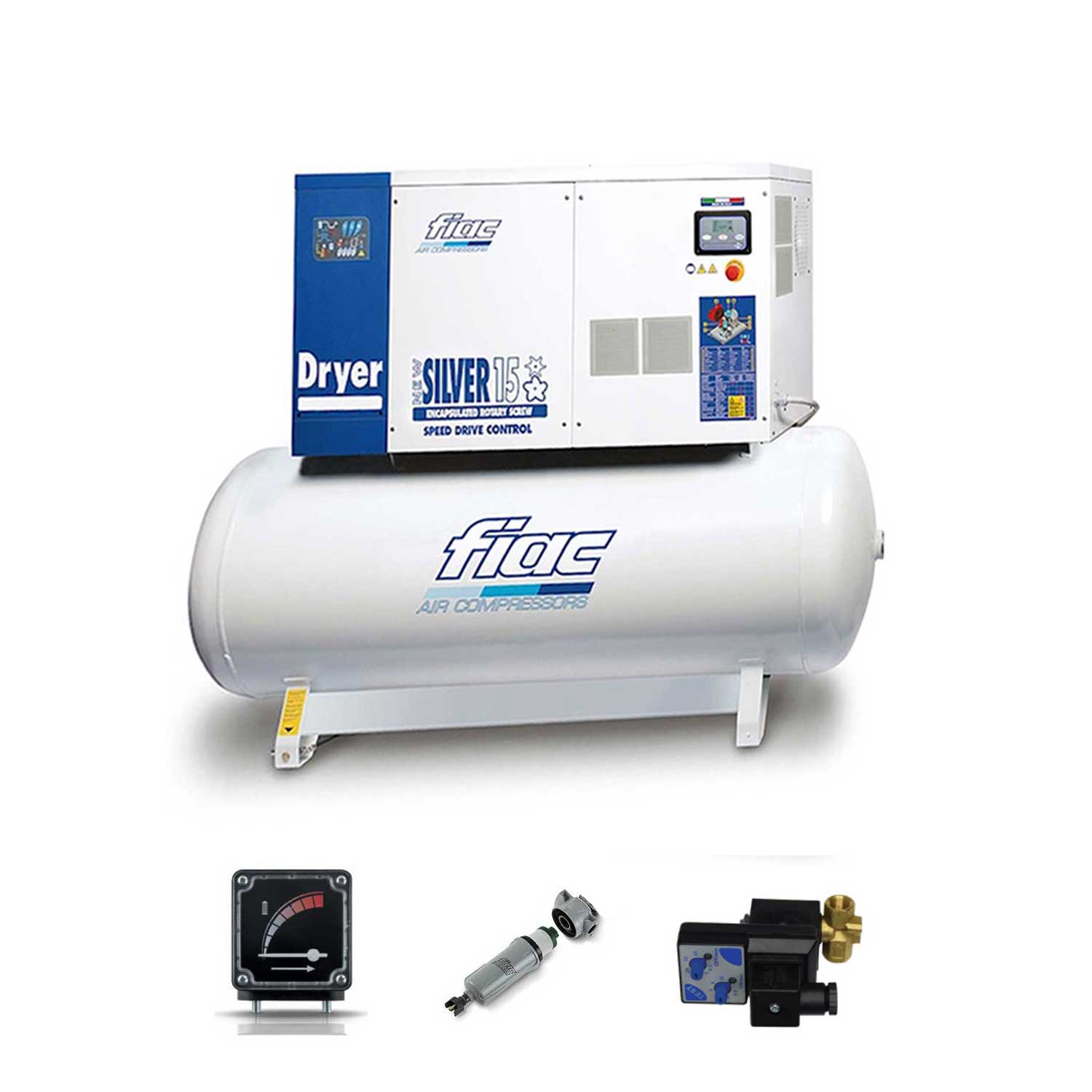

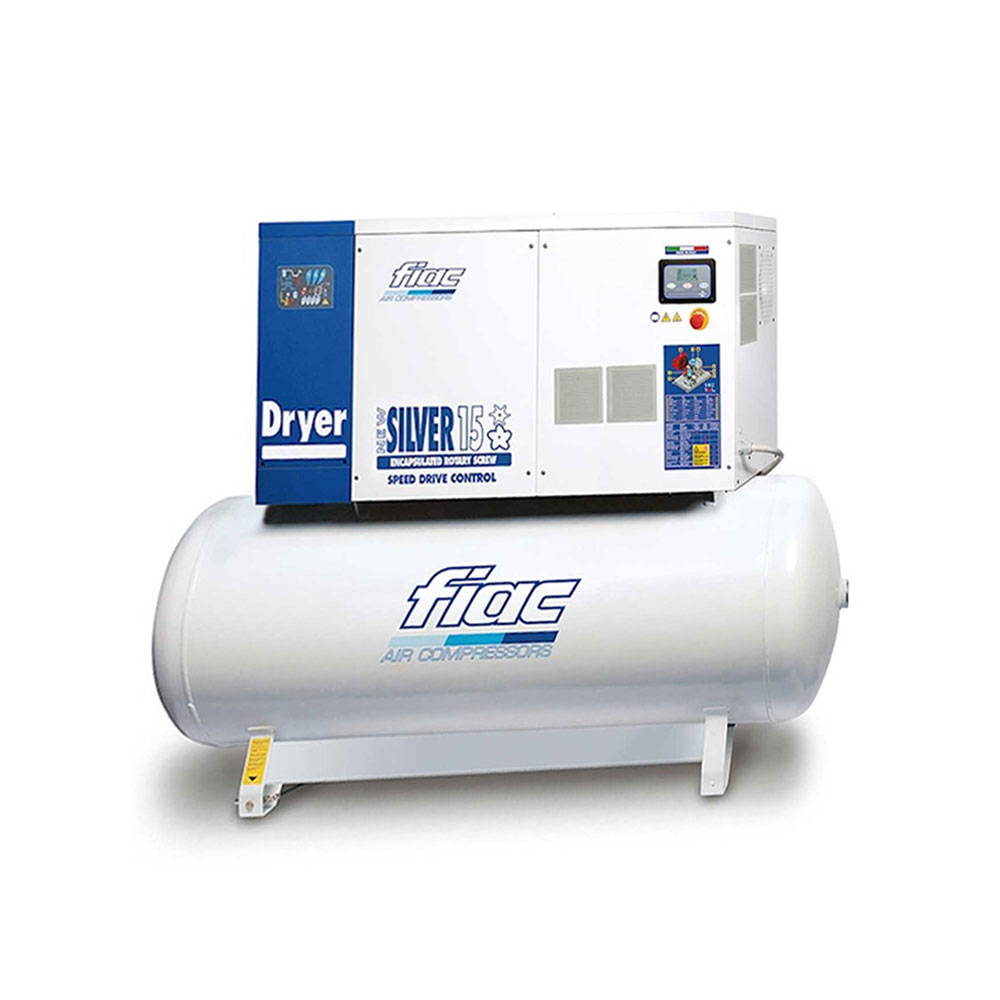

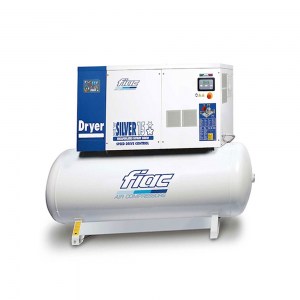

Compressore Fiac New Silver D 15/500 rotativo a vite trasmissione a cinghia 15HP 10bar con essiccatore, serbatoio da 500lt, filtro FQ-5, scaricatore di condensa e manometro

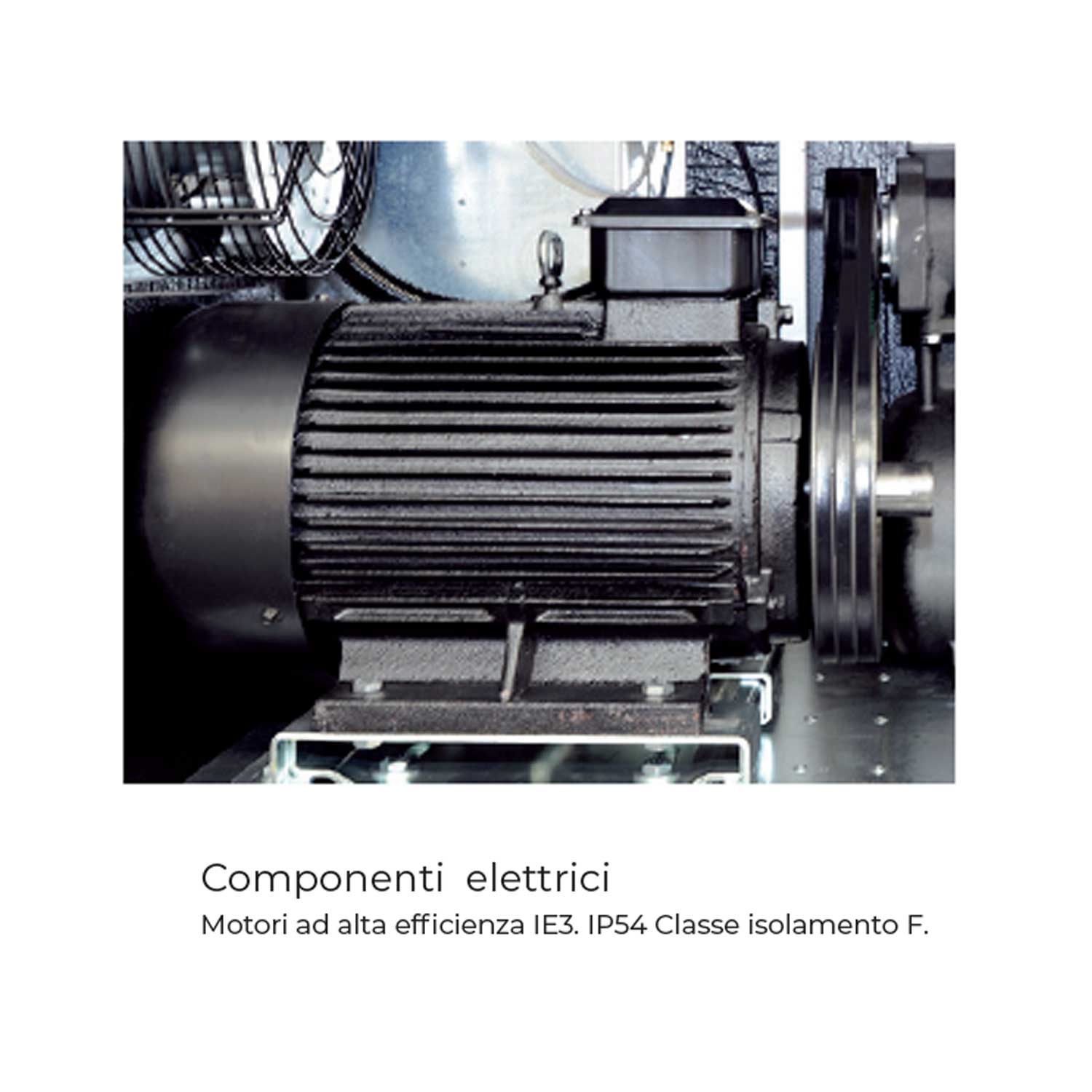

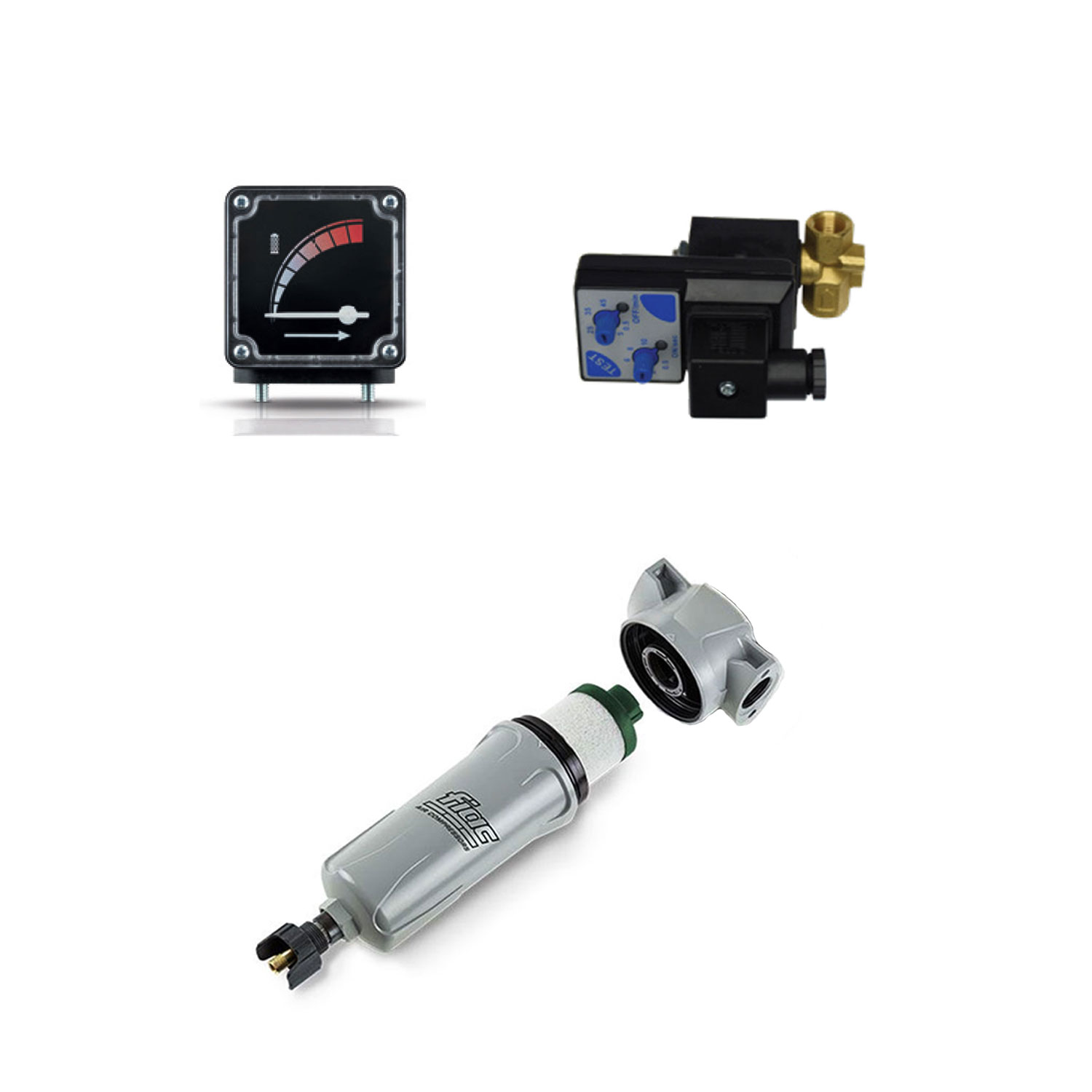

Il compressore ad aria Fiac New Silver D 15/500 rotativo è un prodotto professionale silenziato con trasmissione a cinghia, efficiente motore IE3 con grado di protezione IP 54 da 15 HP, serbatoio da 500 litri, essiccatore e in aggiunta sono compresi un filtro FQ-5, uno scaricatore di condensa automatico programmabile AIRTEC 11 con BSP 1/8"  e un manometro DPG (3-18).

Le caratteristiche tecniche di questa macchina e il sistema di isolamento di classe F fanno si che possa essere utilizzato in maniera continuativa e per lungo tempo anche in situazioni gravose.

Ideale per il settore industriale e artigianale dove vengono richiesti consumi d'aria per cicli di lavoro intensivi a partire da 3/4 ore fino ad una giornata intera di 8 ore o per più turni di lavoro continuativi dove la vite esprime al meglio le sue caratteristiche e capacità.

Consigliato anche per autofficine, gommisti, carrozzieri, industria meccanica, tessile e alimentare dove l'aria deve essere considerata come fonte di energia primaria e quindi è necessario adottare adeguati sistemi che garantiscono ottima resa e diminuzione di consumi, usura e manutenzione.

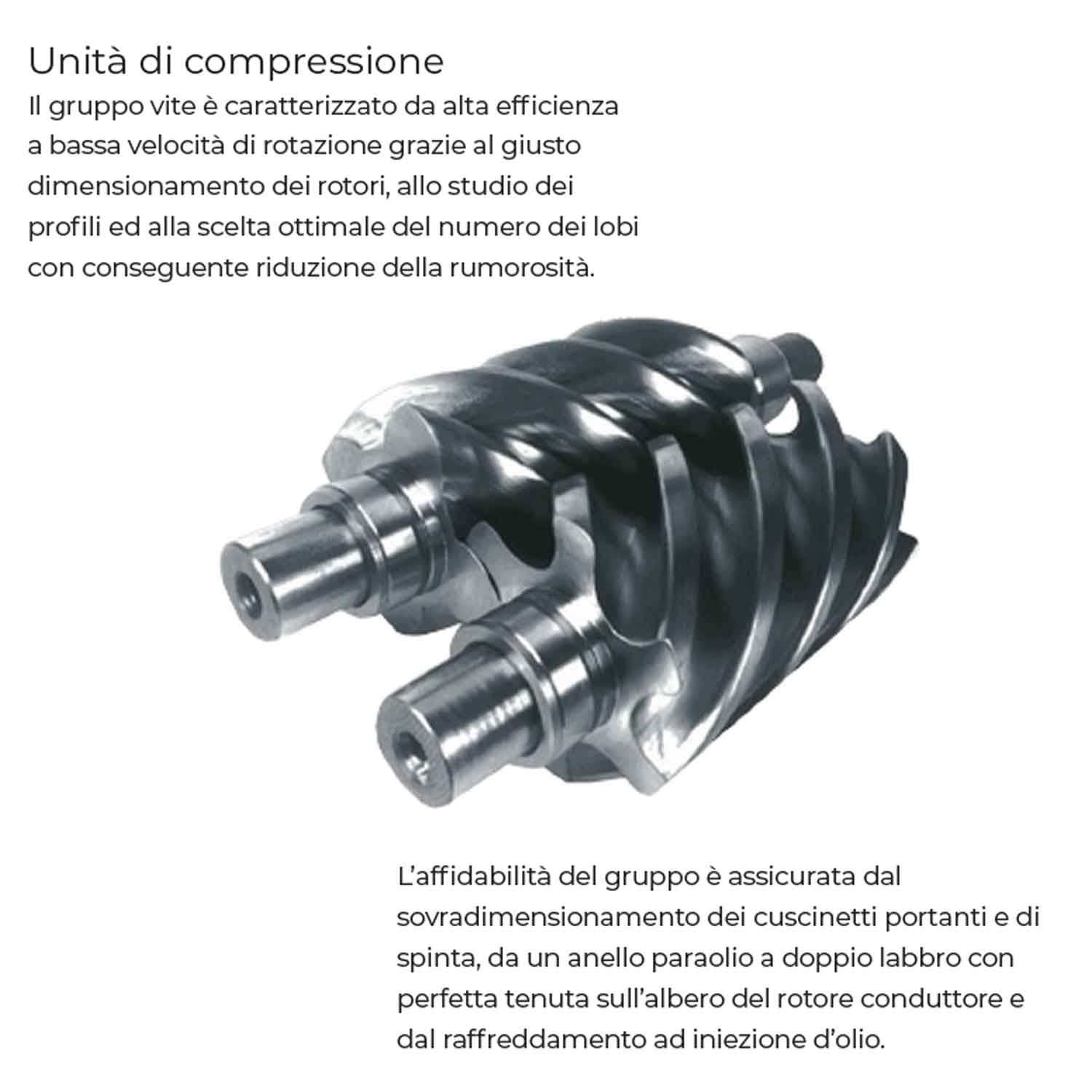

Questo compressore è composto dall'innovativo sistema a vite rotativo che garantisce ottime prestazioni a basse velocità di rotazione grazie al dimensionamento dei rotori, ai profili studiati e alla scelta del numero dei lobi che portano ad una diminuzione del livello di rumore. La presenza di cuscinetti portanti e di spinta di grandi dimensioni, l'anello paraolio a labbro doppio che assicura un'ottima tenuta sull'albero del rotore conduttore e il sistema di raffreddamento ad iniziezione olio incrementano notevolmente l'affidabilità del prodotto.

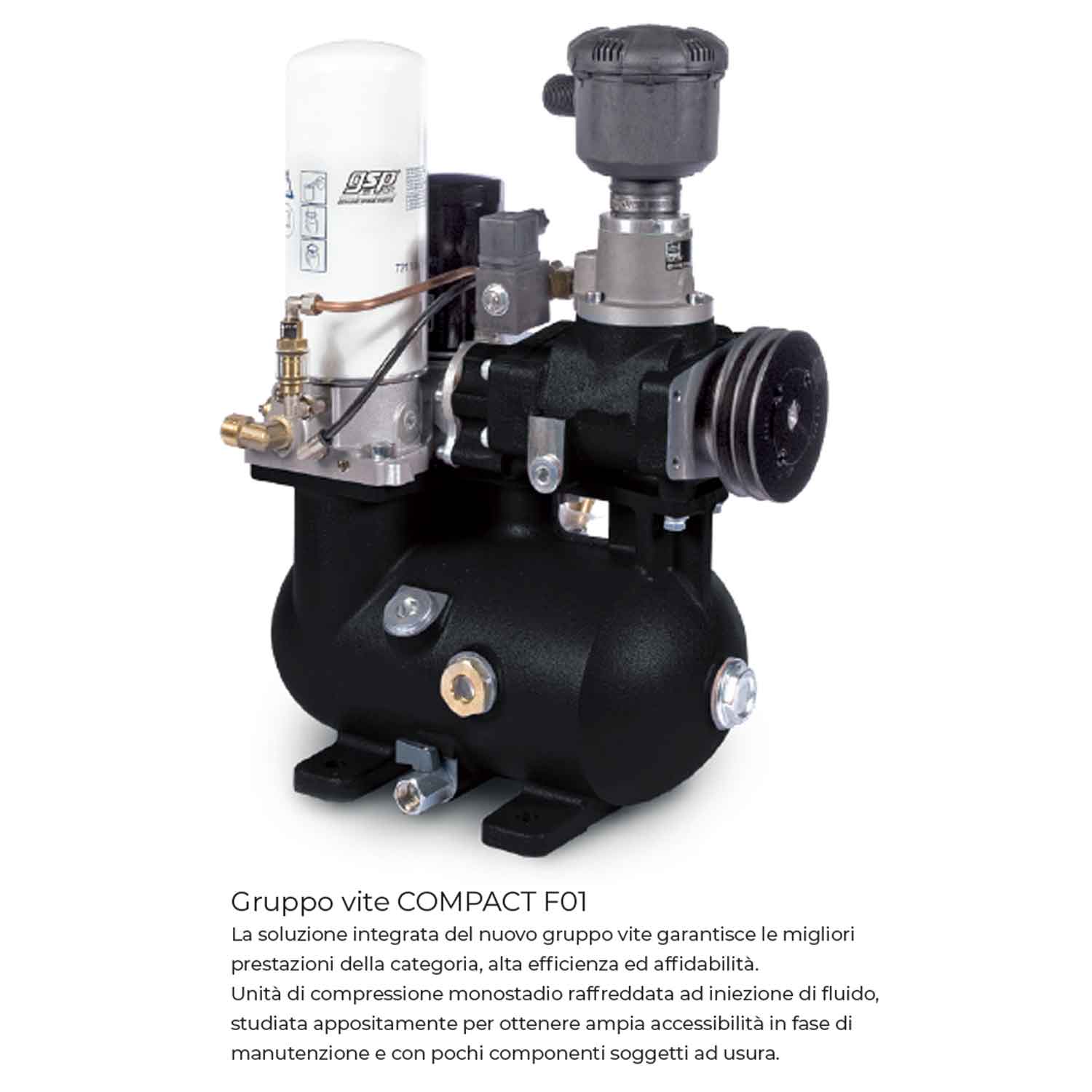

Il sistema a vite COMPACT F01 garantisce efficienza, affidabilità e prestazioni più alte della categoria. Inoltre l'unità di compressione monostadio raffreddata ad iniezione di fluido è stata progettata in maniera tale da permettere un facile accesso ai componenti soggetti ad usura, così da diminuire i tempi e i costi di manutenzione.

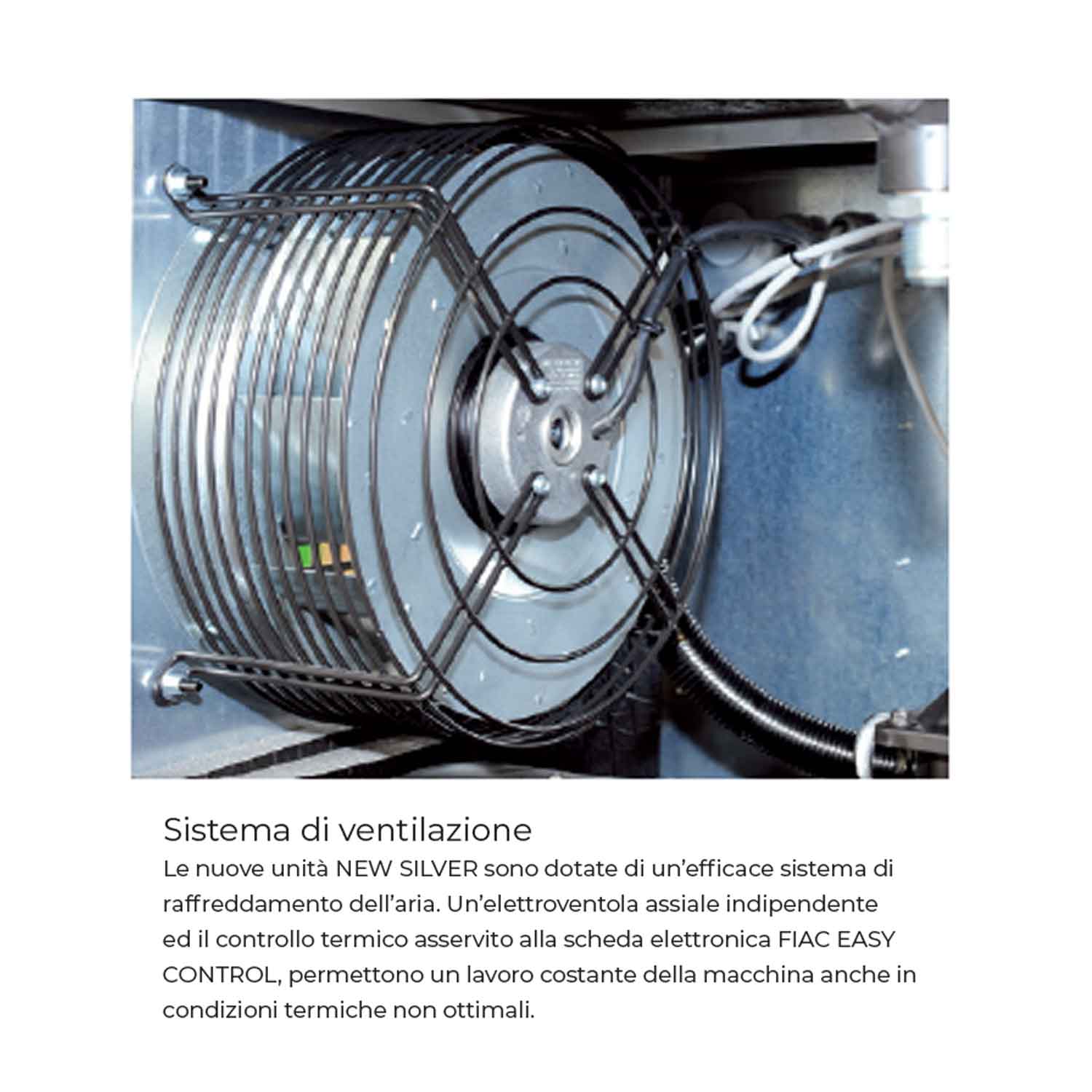

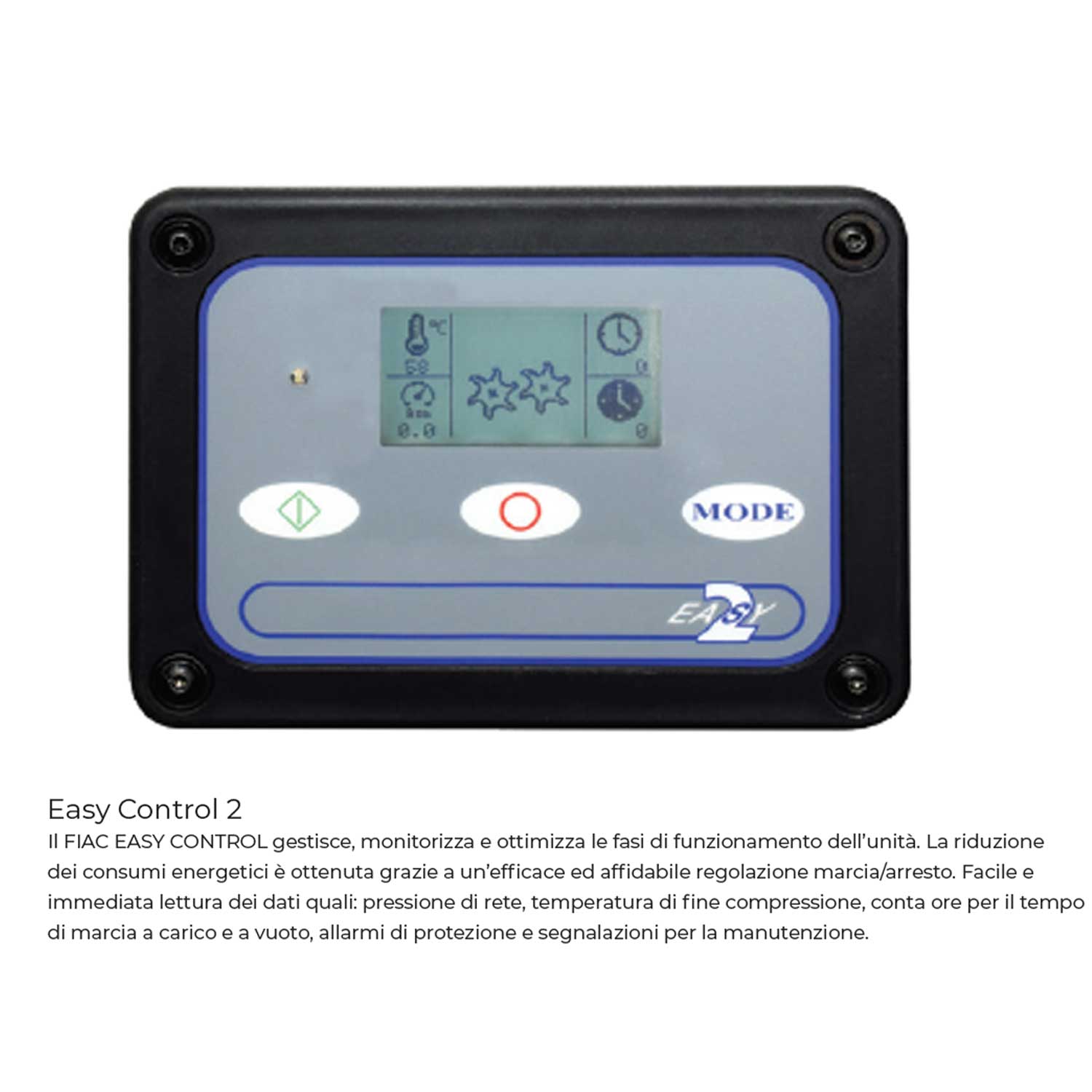

Il sistema di raffreddamento è composto da un'elettroventola assiale indipendente controllata dalla scheda elettronica FIAC EASY CONTROL, in questo modo il compressore è in grado di lavorare in maniera costante anche in condizioni termiche svantaggiate. Oltre a ciò, questa scheda elettronica assicura un ridotto consumo di energia poichè ottimizza le fasi di funzionamento e regola le fasi di marcia e arresto e, inoltre, permette una facile lettura dei dati quali pressione di rete, temperatura di fine compressione, contaore per il tempo di marcia e carico a vuoto, allarmi di protezione e segnalazione per la manutenzione.

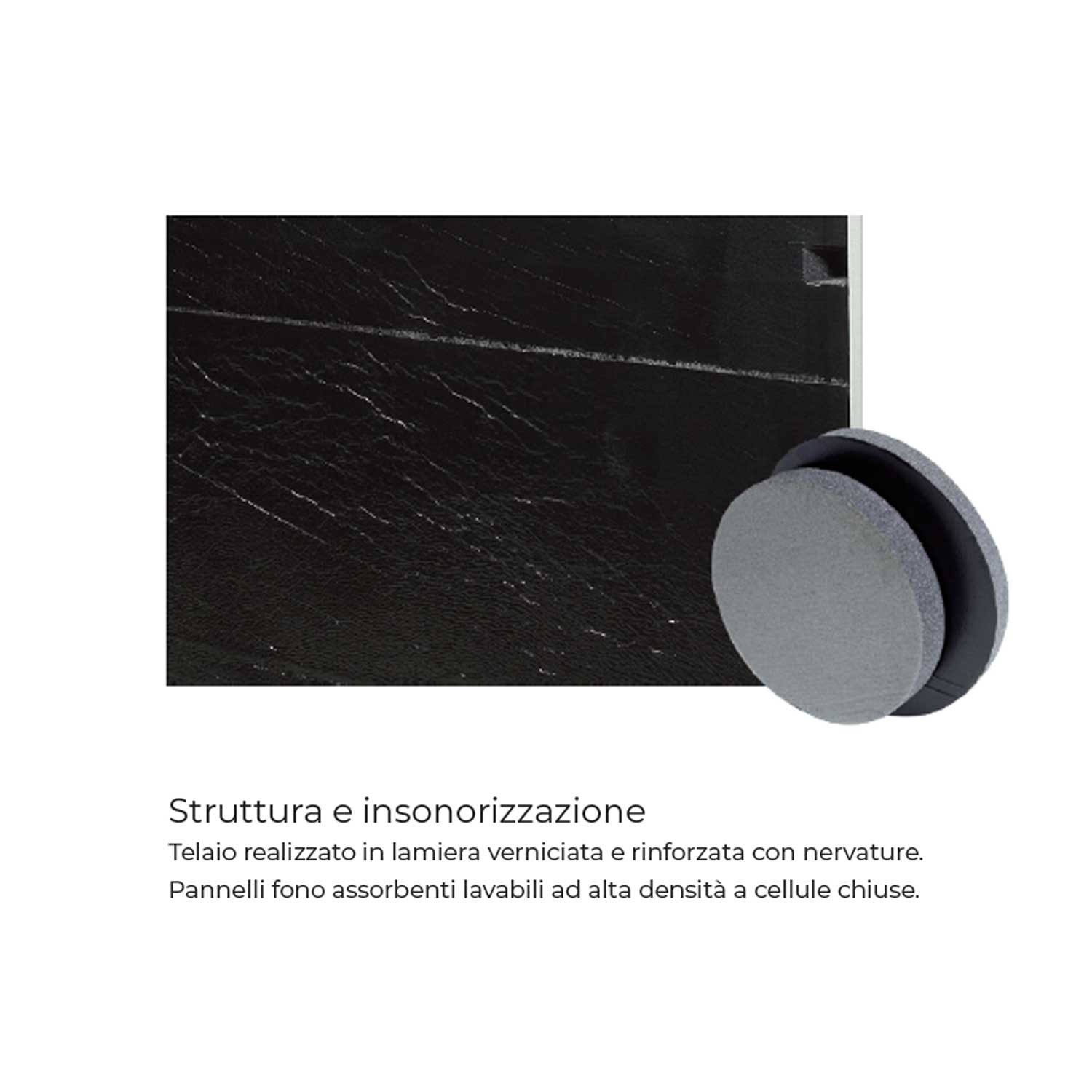

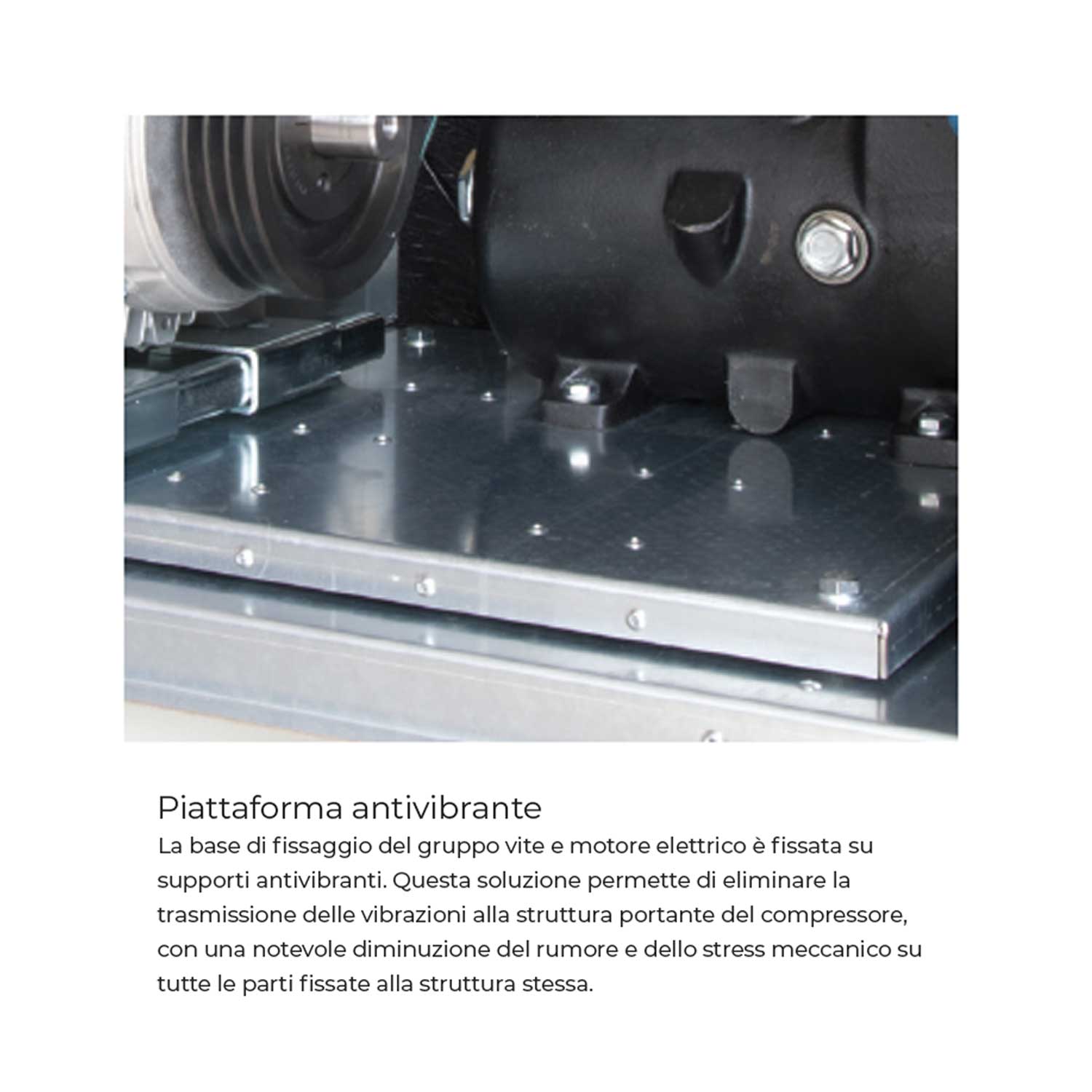

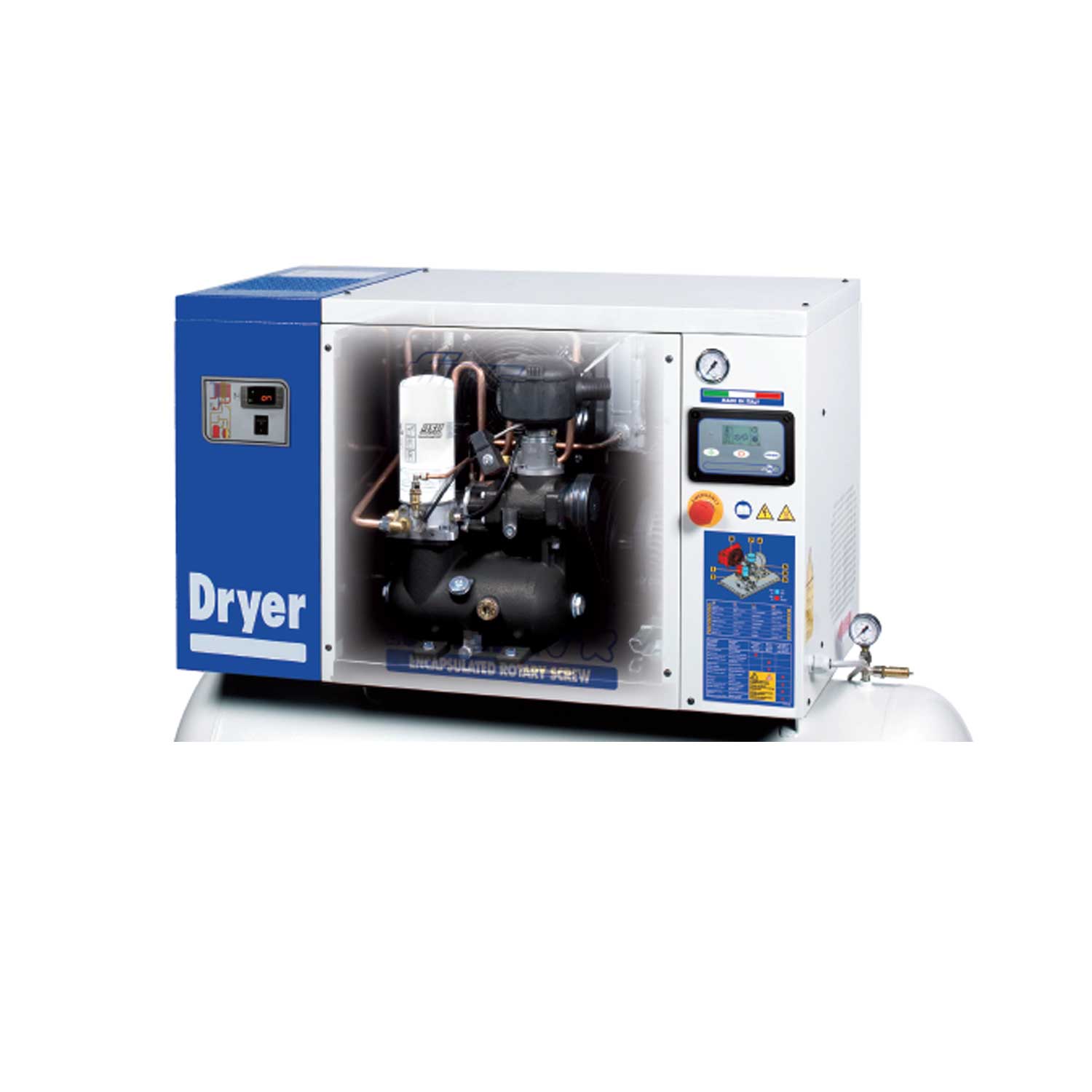

L'intero gruppo a vite e il motore sono innestati su supporti antivibranti che impediscono il passaggio delle vibrazioni al gruppo principale del compressore così da diminuire non solo il rumore ma anche lo stress meccanico sulle componenti fissate alla struttura. La rumorosità viene ulteriormente limitata dal solido telaio in lamiera verniciata e nervata e dai pannelli fonoassorbenti lavabili ad alta densità a cellule chiuse.

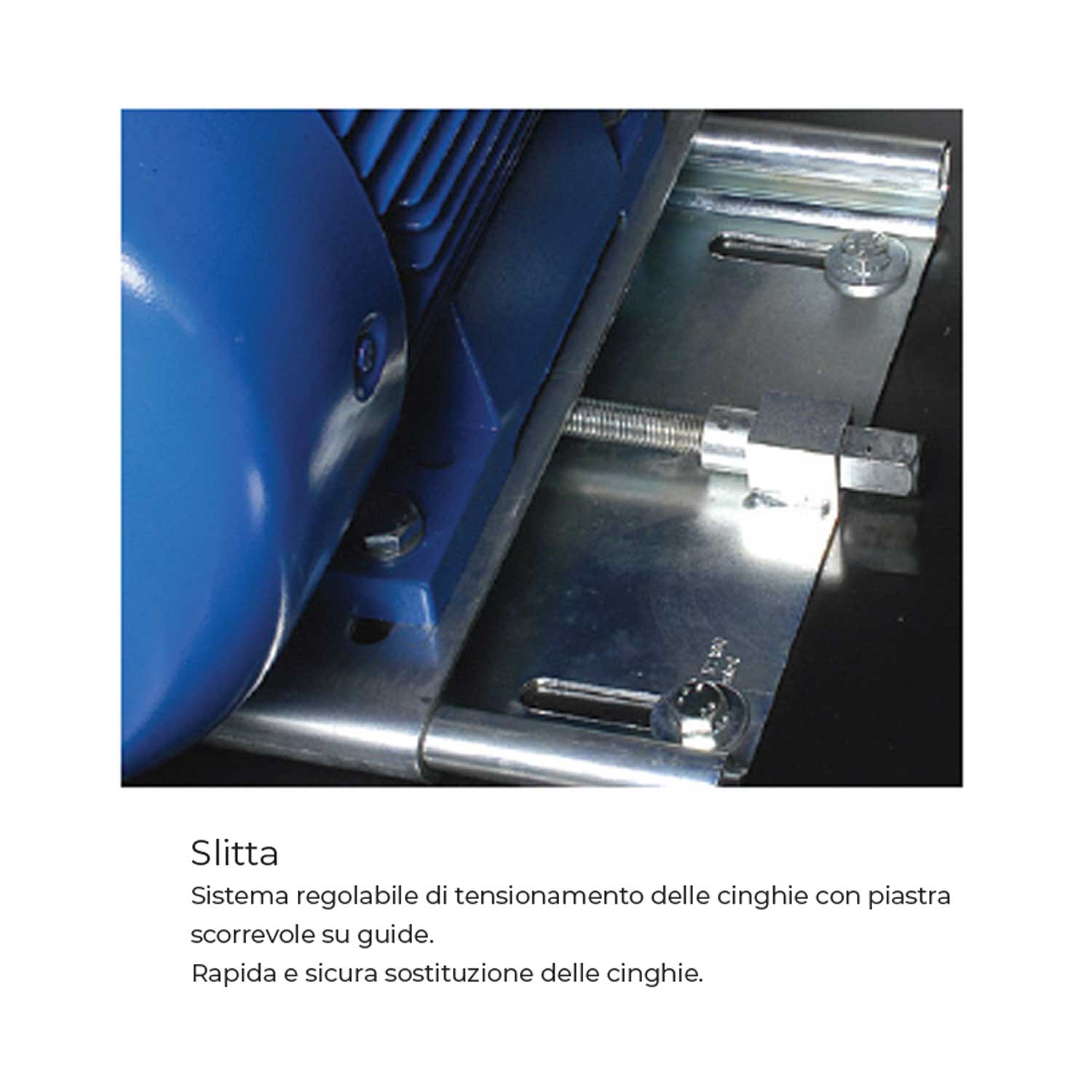

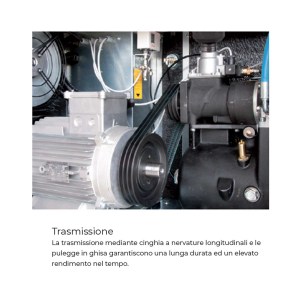

La trasmissione a cinghia a nervature longitudinali e le pulegge in ghisa assicurano una lunga resistenza nel tempo. La tensione delle cinghie viene regolata da un pratico e comodo sistema a slitta che facilita e velocizza l'operazione di sostituzione.

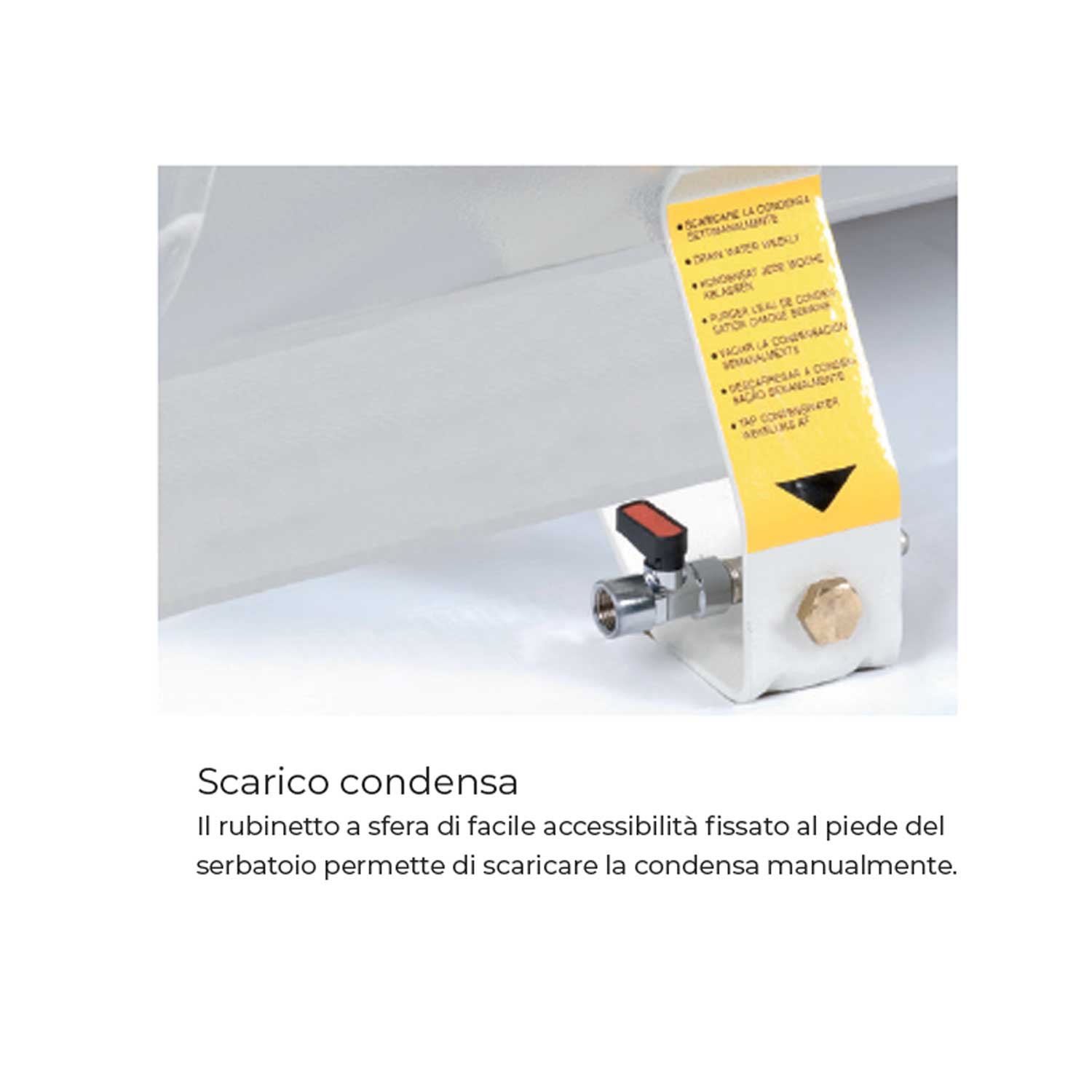

Presenta un display di facile lettura, un quadro elettrico IP 54 composto da un sistema di avviamento a tempo stella/triangolo, protezioni di sovraccarico del motore e trasformatore e un rubinetto a sfera collocato sul piede del serbatoio che semplifica l'operazione di scarico manuale della condensa.

Il compressore New Silver è composto da un essiccatore, il cui scopo principale è quello di essiccare e filtrare l'aria eliminando gli inquinanti che compongono l'aria atmosferica ed evitare la formazione della condensa all'interno della macchina che potrebbe provocare danni ai componenti interni ma soprattutto ai macchinari che utilizzano l'aria emessa dal compressore.

Dopo che l'aria viene aspirata, l'essiccatore condensa e poi separa una grande quantità d'acqua. L'aria generata da questo processo presenta una temperatura molto bassa che potrebbe portare alla formazione della condensa, pertanto, per ovviare a questo problema, viene riscaldata. Lo scambio di calore che si viene a generare tra l'aria in entrata e quella in uscita fa si che venga richiesta una minor capacità di raffreddamento al circuito.

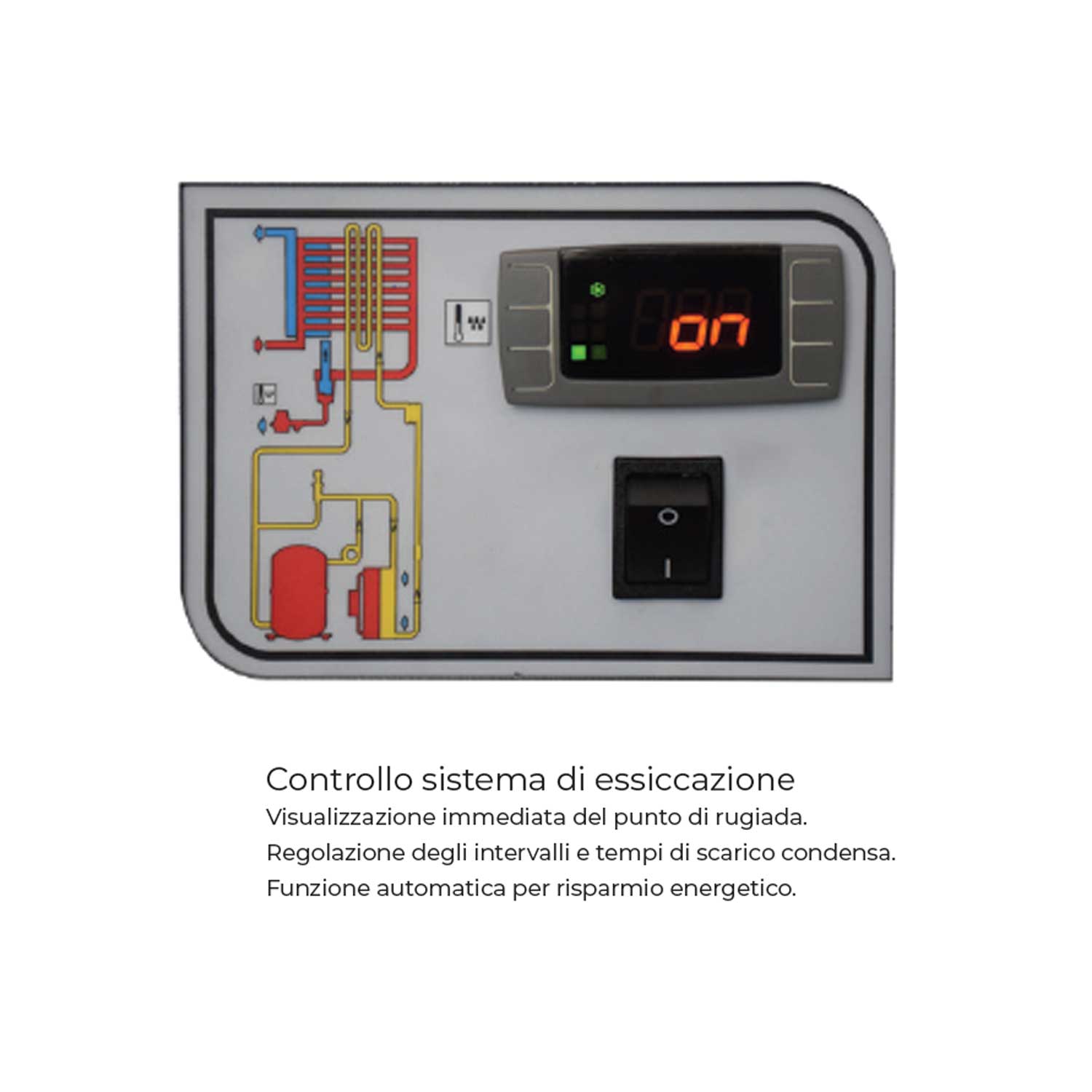

Infine, l'essiccatore è dotato di sistema di controllo che permette di visualizzare il punto di rugiada (cioè il momento in cui si viene a formare la condensa), quando è necessario scaricare la condensa e permette di risparmiare energia automaticamente.

Il nostro tecnico è a disposizione per eventuali consulenze e per il dimensionamento del compressore a lei necessario.

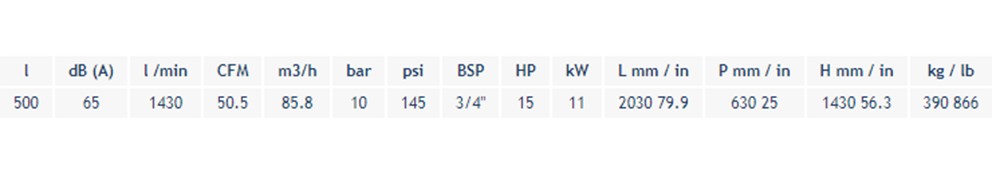

DATI TECNICI:

• Serbatoio: 500 lt
• Alimentazione: 400V - 50Hz - 3
• Rumore: 65 dBA
• Aria aspirata: 1430 l/min
• Pressione: 10 bar - 145 psi
• Velocità del flusso d'aria: 50,5 CFM
• BSP: 3/4"
• Portata: 85,8 m³/h
• Potenza motore: 15 HP
• Potenza: 11 kW

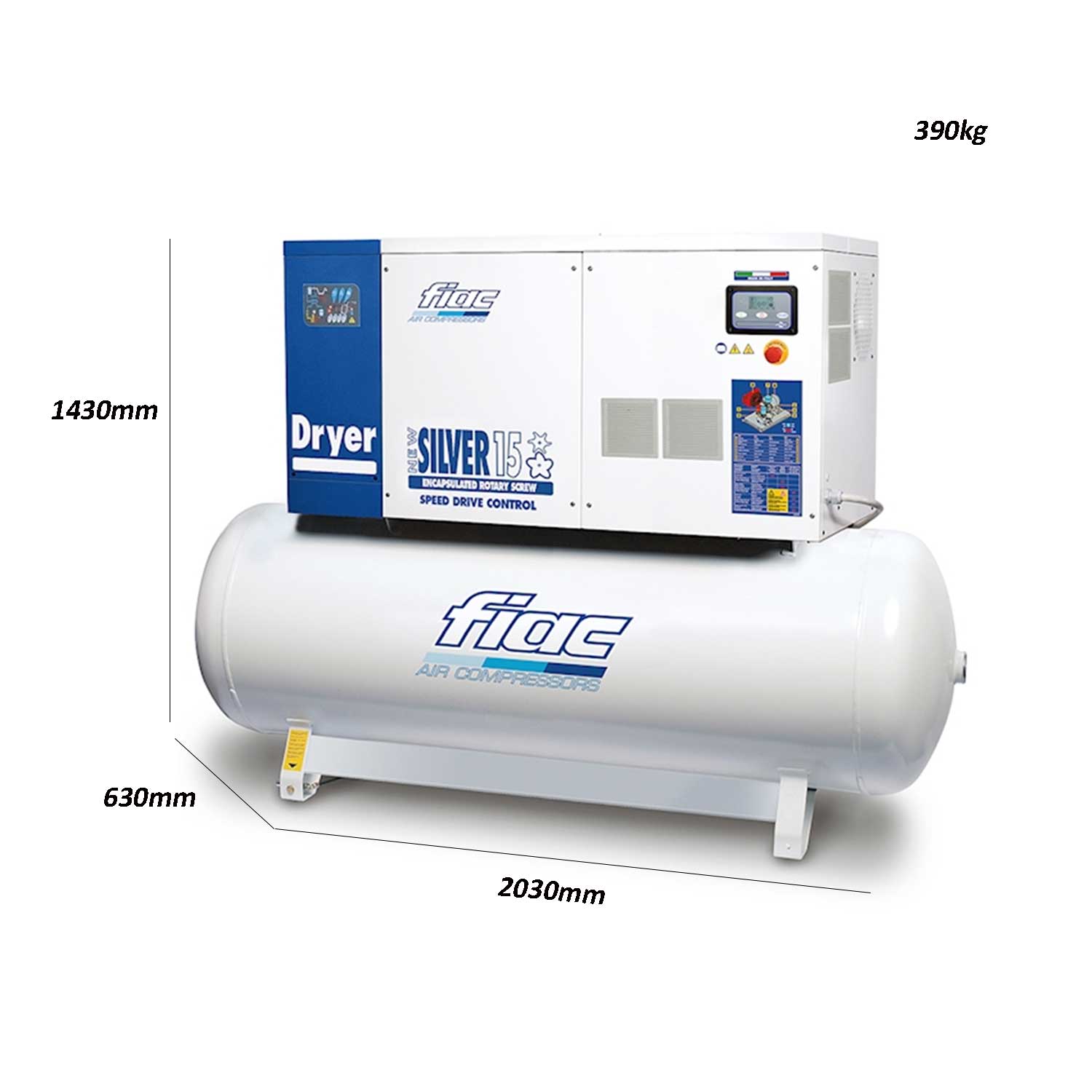

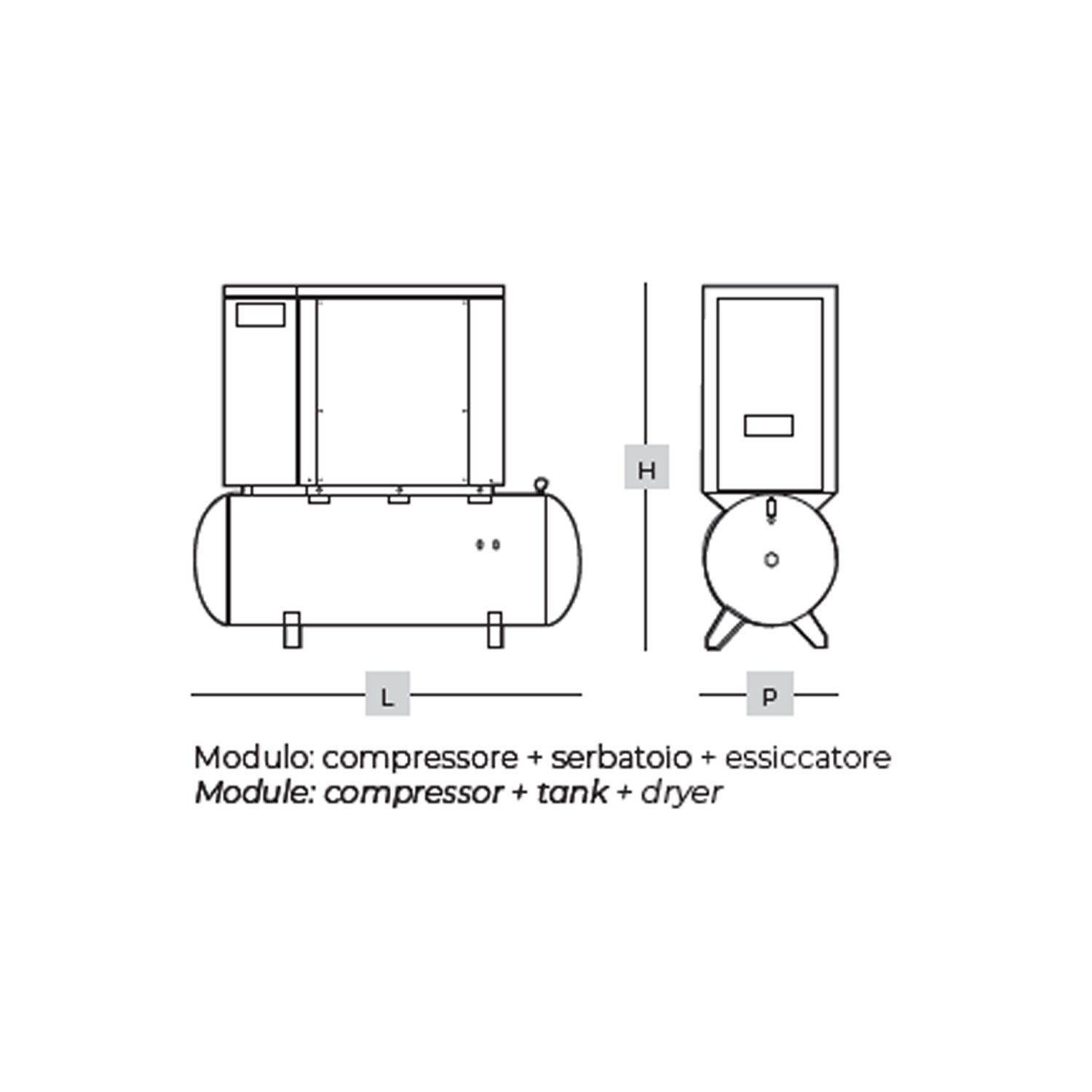

• Dimensioni (l,p,a): 2030x630x1430 mm
• Peso: 390 kg

Il filtro FQ 5 è caratterizzato da:

• rimozione particelle 5 micron
• concentrazione aerosol dell'olio in uscita 1 mg/m³
• efficienza > 90% sulla massa totale
• classe di qualità dell'aria in uscita 4/3
• caduta pressione iniziale sopra il filtro in applicazioni asciutte 0.05 bar
• caduta pressione iniziale sopra il filtro in applicazioni bagnate 0.08 bar

DATI TECNICI DEL FILTRO:

• 1.440 l/min
• 51 CFM
• BSP 1/2
• BSP 1/4"

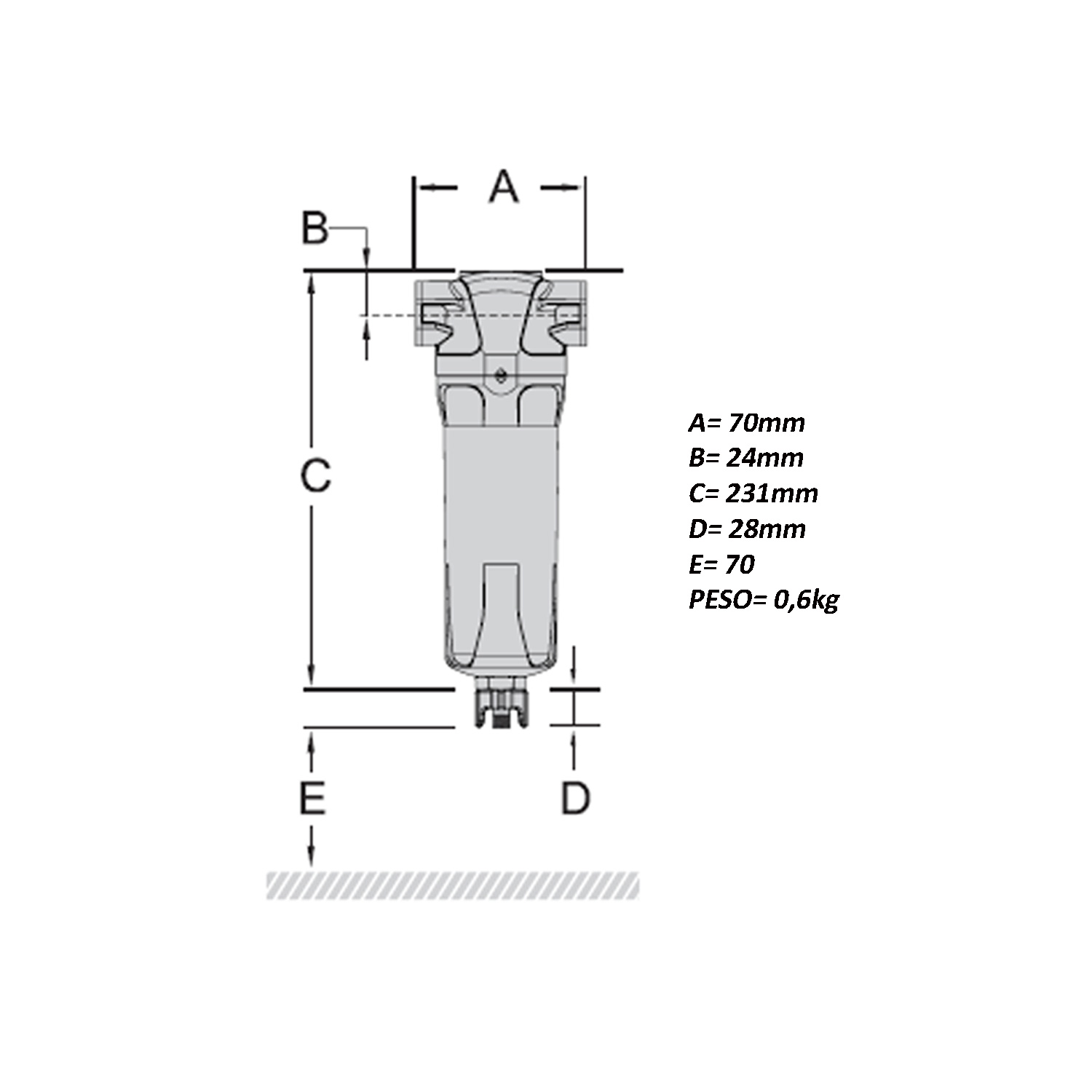

A= 70mm B= 24mm C= 231mm D= 28mm E= 70 PESO= 0,6kg
